无功补偿电容器的串联与并联应用各有其特定的适用场景，串联通常适用于高压系统及特定的电压调节需求，而并联则广泛应用于低压配电与工业负载的功率因数改善。在实际工程设计与设备选型时，需要综合评估电力系统类型、负载动态特性以及项目经济性，从而选择更合适的连接方式与治理方案。

一、串联连接的应用场景与技术特点

在实际电力系统中，串联连接方式通常针对特定的工况需求进行配置。

在高压电力系统中，由于线路电流相对较小，通过串联连接可以利用电容器的容抗特性来补偿线路感抗，从而有助于提升线路末端的电压水平，改善系统的稳态稳定性。这种方式在长距离输电或特定高压场景中具有一定的应用价值。

部分对电压稳定性要求较高的保护设备或精密仪器，可通过串联电容器来维持其工作电压的稳定，降低电网波动对设备的影响。此外，在一些电流小于额定值的小负载供电系统中，串联补偿方式也有助于实现对电网参数的局部调节。

相较于串联方式，并联连接在常规配电网络中更为普遍，是改善电能质量的常见手段。

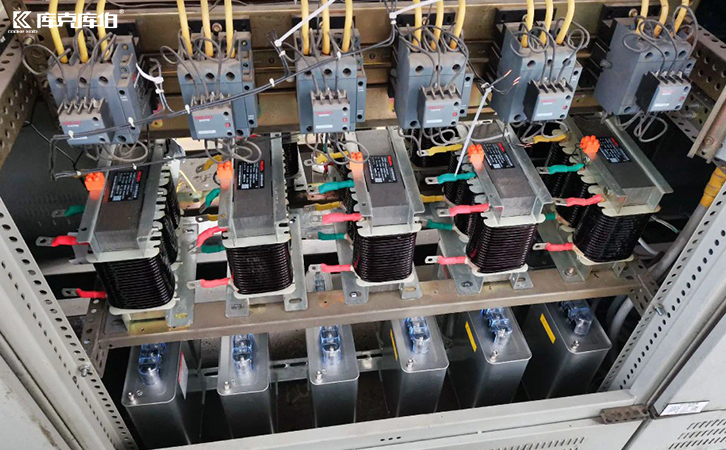

无功补偿电容器

在低压配电系统中，并联连接能够有效提供系统所需的无功功率，从而提升变压器和线路的负载能力。对于负载波动较大的工业用电场景，并联补偿有助于平衡系统无功需求，维持企业电力供应的相对稳定。

并联电容器在调整系统功率因数方面发挥着重要作用。通过合理配置并联补偿设备，可以降低线路损耗，减少无功电流在电网中的传输，进而有助于降低企业的电费支出和整体运营成本。

在确定无功补偿电容器的连接方式时，工程师通常需要考量以下核心因素。

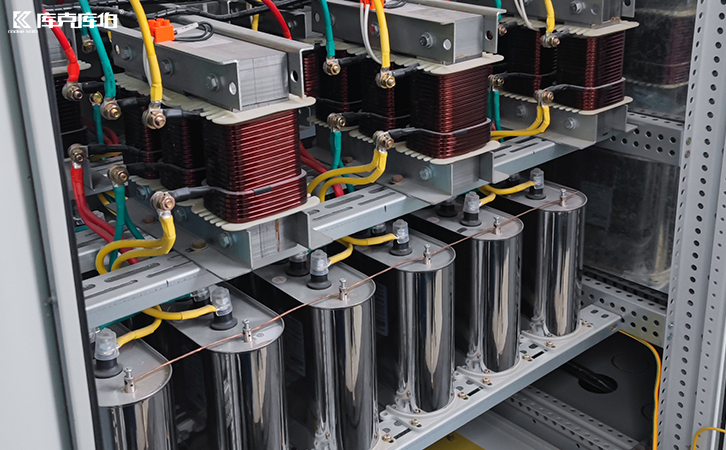

无功补偿电容器

高压与低压系统的运行参数差异较大，需根据电压等级选择匹配的连接拓扑。同时，负载的稳定性与动态变化特征会直接影响补偿效果。对于承载较大波动或冲击性负载的系统，单纯的基础并联补偿可能不够，通常需要结合动态响应更快的设备进行协同治理。

无功补偿电容器的串联和并联连接各自具备特定的应用边界与技术优势。选择合理的连接方式与设备组合，是影响电力系统运行效率与安全性的重要因素。在项目实施过程中，建议结合现场电能质量检测数据、配电结构及治理目标，由专业团队进行方案定制与参数配置，以保障无功补偿系统在实际工况中发挥预期作用。
