并联高压电抗器中性点加装小电抗的主要目的与作用解析

返回列表来源：发布日期：2024-09-26 16:17:00【大中小】

在电力系统中，于并联高压电抗器的中性点加装小电抗，主要目的是为了限制单相接地故障时的潜供电流、抑制系统过电压、提高接地保护的灵敏度，并进一步改善电网的电能质量与运行稳定性。

一、中性点加装小电抗的核心作用机制

中性点是高压电抗器接地部分的关键节点，其参数设定直接影响整个电力系统的零序网络特性与运行稳定性。在高压及超高压网络中，电压失衡或接地故障可能会导致严重的设备损坏和停电事故。因此，在中性点合理配置小电抗器，能够有效优化系统的阻抗特性，改善电网的安全裕度。

在发生单相接地故障时，小电抗能够提供一定的零序阻抗，有效降低中性点位移电压，防止系统出现危险的过电压现象。同时，它有助于限制潜供电流，促进故障点电弧的熄灭，从而提高自动重合闸的成功率。

小电抗提供的阻抗特性有助于平衡各相之间的电流分布，减少因不对称运行或电压失衡对设备造成的冲击，从而提升高压网络在复杂工况下的整体稳定性。

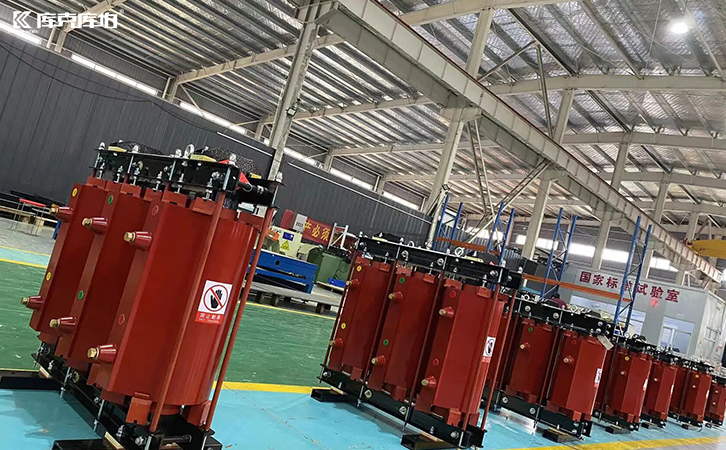

并联高压电抗器

通过合理的参数匹配，小电抗可以在一定程度上协助抑制特定频次的谐波电流，降低谐波对电网及敏感设备的污染，减少电能损耗，提升设备的工作效率。

小电抗的接入改变了系统的零序参数，使得接地故障时的零序电流特征更加明显。这有助于继电保护装置更快速、准确地检测到微小故障，提高保护动作的灵敏度与可靠性。

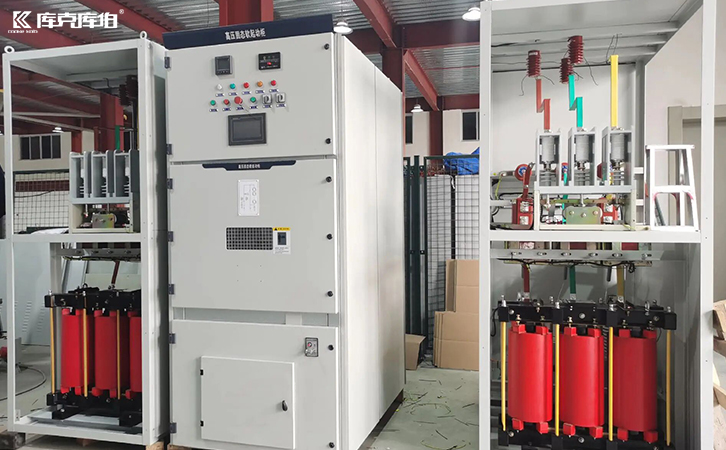

并联高压电抗器

随着电力系统的不断发展，保障电力安全与提高电能质量已成为行业共识。为了有效应对短路故障、谐波污染及功率因数偏低等复杂问题，在并联高压电抗器的中性点加装小电抗是一项重要的技术改进举措。
