水电站无功补偿方案选择：低压电容器与高压设备的适用场景分析

返回列表来源：发布日期：2024-08-15 16:15:30【大中小】

水电站无功补偿选择低压电容器还是高压设备，主要取决于补偿位置的电压等级、具体的补偿目的以及电站的整体规模，通常高压侧的大规模无功需求适合采用高压补偿装置，而低压侧的局部设备补偿则更适合使用低压电容器或低压动态无功发生器（SVG）。在电力系统现代化发展中，合理匹配补偿装置有助于改善电能质量并降低线路损耗。

一、水电站无功补偿的核心选择因素

1.电压等级与补偿位置

高压补偿设备通常适用于水电站的高压侧（一般在10kV及以上）。这类设备直接接入高压母线，有助于减少输电线路的无功功率损耗，并提升系统整体的电压稳定性。相对而言，低压补偿设备适用于水电站的低压侧（通常在400V及以下），主要用于补偿低压配电系统中的无功功率需求，针对电机、变压器等具体设备进行局部补偿。

2.补偿目的与效果预期

高压侧补偿的主要目的是补偿主变压器和高压母线的无功功率，改善电网电压水平，降低电网中的无功传输损耗。低压侧补偿则侧重于满足具体用电设备的无功需求，降低单台或局部设备的无功消耗，改善局部功率因数，从而在一定程度上减少力调电费罚款风险。

3.设备配置与电站规模

在大型水电站中，通常在高压侧配置高压电容器组或高压静止无功发生器（SVG）等设备，以处理大规模的无功功率波动。而在小型水电站或配电室的局部补偿场景中，通常采用低压电容器或低压SVG进行小规模的无功补偿与电能质量治理。

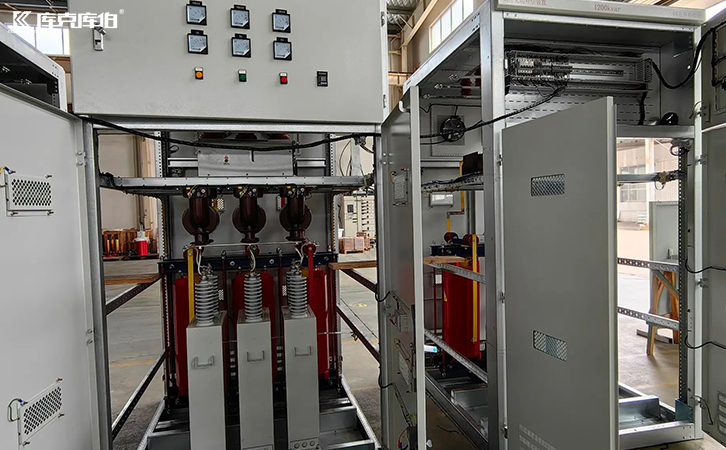

水电站无功补偿电容器

二、低压与高压无功补偿的适用场景建议

1.大中型水电站的高压侧补偿

对于大中型水电站，建议在高压侧采用高压电容器或高压SVG进行无功补偿。这种配置方式有助于提高电网整体的电能质量，处理大容量的无功需求，并在一定条件下支持系统电压的稳定运行。

2.小型水电站及局部低压侧补偿

对于小型水电站或仅需进行局部补偿的场景，可以选择低压电容器来满足具体设备或小范围内的无功补偿需求。如果现场存在负载变化快、功率因数波动明显或冲击负荷较突出的情况，还可以考虑引入低压SVG进行动态补偿，或者采用SVG与电容电抗协同的组合治理方案，以兼顾大容量静态补偿需求并控制整体投入成本。

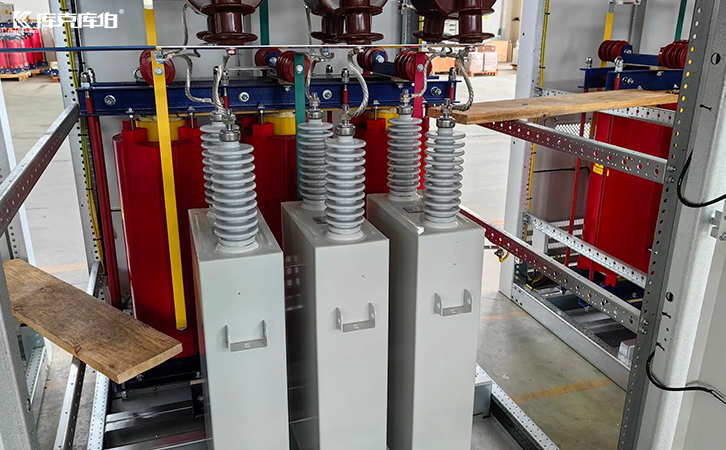

低压电容器

三、低压配电系统的现代化治理方案

在水电站的低压配电系统升级或老旧设备改造中，传统的静态补偿方式可能面临响应滞后、频繁投切或受谐波冲击易损坏等问题。针对这些复杂工况，库克库伯电气提供面向0.4kV低压配电场景的无功补偿与电能质量治理方案。其低压SVG产品具备毫秒级动态响应能力，可单独用于动态无功补偿，也可与APF有源电力滤波器、电容器、电抗器等配合使用。
