充电桩无功补偿方案选择：SVG与电容电抗的适用场景与对比分析
充电桩无功补偿选择SVG还是传统电容电抗，主要取决于充电站的负荷波动频率、电能质量要求以及项目预算。对于负荷变化剧烈且对电能质量要求较高的快充场景，SVG通常更具优势；而对于负荷相对稳定、注重初期投资成本的慢充或常规场景，电容电抗组合则是经济实用的选择。
一、SVG与电容电抗在充电桩场景的核心差异

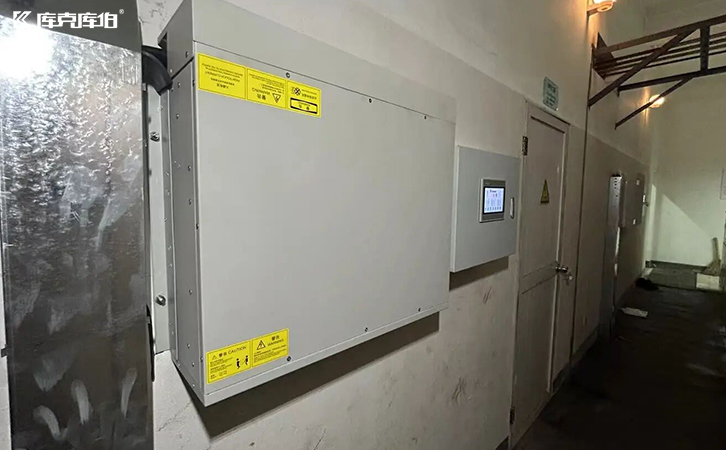

1.SVG的技术特点与适用性
SVG（静止无功发生器）在应对动态负荷方面表现出较高的适应性。其响应速度可达毫秒级，能够实时跟踪并调节无功功率，非常适合充电桩频繁启停和功率调节带来的负荷突变。此外，SVG本身不产生谐波，且有助于改善系统的整体电能质量，提供连续、精确的无功调节。在评估充电站的动态补偿需求时，svg（静止无功补偿装置）能够提供更为灵活的调节能力。不过，其初期投资成本相对较高，且技术复杂度较大，对后期的运维管理提出了一定要求。

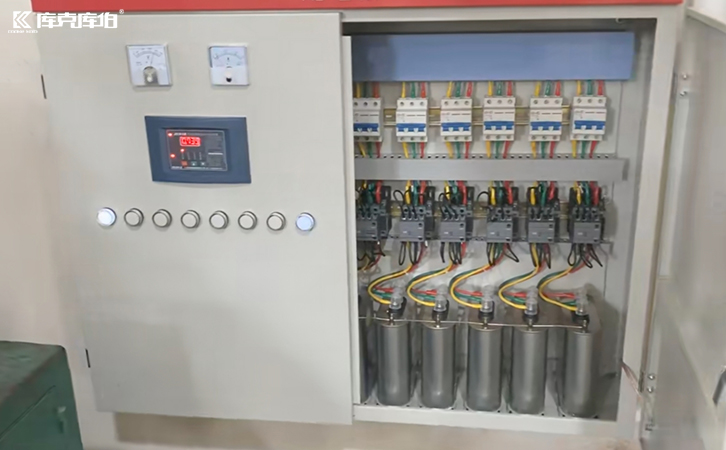

2.传统电容电抗组合的特点与局限性
传统的电容电抗组合是应用广泛的无功补偿方案。其核心优势在于设备成本较低，技术成熟，结构简单且易于日常维护。然而，在充电桩场景下，其投切响应速度相对较慢，难以完美匹配大功率快充桩毫秒级的负荷变化。同时，电容器在特定条件下可能与系统中的谐波源发生谐振，通常需要合理配置电抗器以规避谐波放大风险。此外，传统方案多采用阶梯式投切，补偿精度相对有限。
二、充电桩项目无功补偿方案的选型建议
1.基于负荷特性的场景匹配
如果是大功率直流快充站，负荷波动频繁且幅度大，建议优先考虑SVG方案，以保障电网交互质量并降低电能质量考核风险。如果是交流慢充站或负荷较平稳的场站，对电能质量的极致要求不高，电容电抗组合则能以较低的成本满足基础的无功补偿需求。
2.结合综合治理与定制化需求
在实际的0.4kV低压配电场景中，无功补偿往往需要与谐波治理、三相不平衡治理相结合。在电能质量综合治理实践中，SVG可单独用于动态无功补偿，也可与APF有源电力滤波器、电容器、电抗器等设备配合使用，形成定制化的组合治理方案。通过前期的现场电能质量检测与负载分析，能够更准确地把握配电系统的真实需求。
3.考量全生命周期成本与实际效果
选型时不仅要看初期设备采购成本，还需考量长期运行中的线路损耗降低效果及设备维护成本。需要注意的是，实际的电能质量治理效果通常受现场工况、负载类型、设备配置和运行数据等多种因素的综合影响，需结合具体项目的实际情况进行科学测算与评估。
总结
在充电桩基础设施建设中，无功补偿设备的选型没有绝对的优劣之分，关键在于与具体应用场景的契合度。通过详尽的现场勘测与数据分析，结合项目预算与长期运营目标，才能制定出兼顾经济性与技术可靠性的电能质量治理方案。
