基于SVG的混合无功补偿系统工作原理与应用解析
基于SVG的混合无功补偿系统通过结合传统电容器的经济性与SVG的动态响应能力，能够在合理控制投入成本的同时，实现快速、精准的无功补偿与谐波抑制，是当前改善工业与配电网电能质量的常见技术路线之一。
一、传统无功补偿方式的特性对比
在实际电网运行中，非线性与感性负载的增加容易引发电压畸变、功率因数偏低等问题。针对此类情况，目前主流的补偿手段各有侧重。

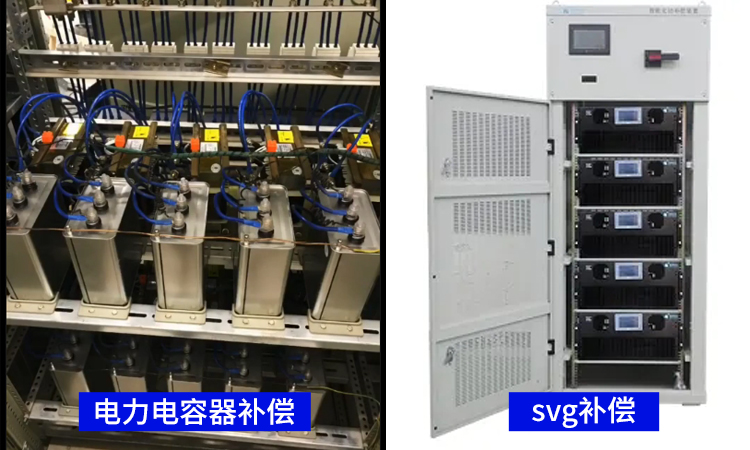

1.电力电容器补偿
采用电力电容器进行无功补偿具有结构相对简单、初期投入成本较低、日常维护便捷等特点。但在面对负荷快速波动时，其投切响应速度相对有限，且在谐波含量较高的环境中，单纯依赖电容器可能面临抑制效果不足或设备应力增加的情况。
2.svg补偿技术
svg补偿装置（静止无功发生器）属于较新的动态补偿技术。其核心优势在于响应速度较快、补偿精度较高，并具备一定的谐波抑制能力。不过，由于全功率电力电子器件的应用，其整体设备成本通常高于传统电容方案。
3.混合无功补偿系统的工作原理
为兼顾经济性与动态性能，基于SVG的混合无功补偿系统应运而生。该系统并非简单地将两类设备并联，而是通过控制算法实现协同运行。
系统通常会根据两类设备的响应特性，利用信号分解算法（如互补式经验模态分解等）将电网实际所需的无功功率进行频带划分。低频、相对稳定的基础无功需求主要由电容器组承担；高频、快速波动的动态无功需求则交由SVG实时跟踪补偿。通过合理分配两者的补偿容量，系统能够在不同工况下保持较高的运行效率。
二、混合方案的应用价值与注意事项
混合架构在实际工程中主要体现为成本与性能的平衡。电容器承担基础负荷有助于降低SVG的容量配置需求，从而优化整体预算；SVG负责动态调节，则有助于减少电容器的频繁投切，延长设备使用周期。
在系统谐振与谐波治理方面，SVG自身不含容性储能元件，通常不易与电网阻抗形成传统意义上的谐振回路。结合电抗器与电容器使用时，整体方案有助于降低谐波放大风险，但实际运行效果仍需结合现场原有的电网参数、负载特性及控制策略进行综合评估。
关于设备选型，常规参考思路可结合变压器容量与目标功率因数进行测算（例如参考变压器容量的30%至40%，或通过目标功率因数差值计算所需补偿容量）。需要注意的是，补偿容量需与实际工况匹配：容量不足可能无法达到考核标准，而容量过大则可能导致过补偿及电压偏高。对于纯阻性或负荷极为平稳的场景，通常无需配置动态混合系统。
三、方案评估与实施建议
混合无功补偿系统的实际收益与运行表现，受当地电价政策、力调电费考核标准、现场负载波动频率及设备年运行时长等多重因素影响。在规划阶段，建议通过实测电能质量数据建立基础模型，明确高频与低频无功的分布比例，再确定电容器与SVG的容量配比。
库克库伯电气在无功补偿与谐波治理领域积累了相关项目经验，可结合具体工况提供设备选型参考与系统配置建议。若需进一步了解电网谐波对补偿设备的影响机制，可参考延伸阅读：配电网中谐波电流会对电力电容器产生哪些影响。合理规划的混合补偿方案，有助于在复杂用电环境中维持电网稳定运行。
