并联电容器对谐波的影响机制与电网治理方案

返回列表来源：发布日期：2022-08-09 16:56:58【大中小】

并联电容器在谐波环境中容易放大谐波阻抗并引发并联谐振，合理配置电抗器或有源滤波装置是抑制谐波、保障配电系统稳定运行的有效途径。在上一期「并联电容器和谐波的相互影响与解决方案（一）」中，我们探讨了谐波对电容器寿命与安全性的基础影响。本文将进一步分析电容器对电网谐波的反向作用，并梳理主流的治理思路。

库克库伯联系方式

一、并联电容器对谐波的主要影响

1.谐波阻抗放大效应

并联电容器接入电网后，会改变系统的谐波阻抗特性。在特定频率下，电容器的容抗与系统感抗相互作用，可能导致该频段的谐波阻抗显著升高。这种阻抗变化会使谐波电压或电流在局部母线处被放大，进而对同一供电回路中的敏感电气设备造成更明显的干扰。

2.并联谐振风险

当并联电容器与主要谐波源连接在同一母线上时，系统参数若恰好匹配，极易激发并联谐振。谐振状态下，特定次数的谐波电流会被成倍放大，不仅会加速电容器绝缘老化，还可能引起保护设备误动作或母线电压畸变，影响整体电能质量。

二、电网谐波的常见治理方案

谐波的存在会直接影响并联电容器的正常运行周期与补偿效率，因此采取针对性的抑制措施是工业与商业配电系统运维的重要环节。目前常见的治理方式主要分为无源抑制与有源治理两类。

并联电容器和谐波的相互影响与解决方案

1.电容串联电抗器方案

在无功补偿回路中，采用并联电容器配合「串联电抗器」是较为基础且广泛应用的无源治理方式。通过在电容器前端串接适当电抗率的电抗器，可以改变补偿支路的谐振频率，使其避开电网中的主要谐波次数。该方案通常用于抑制特定次数的高次谐波，结构相对简单，适用于谐波频谱相对固定、负载波动较小的工况。实际选型时，需根据现场实测的谐波次数与含量匹配对应的电抗率，以避免参数不当引发新的谐振点。

2.有源滤波装置方案

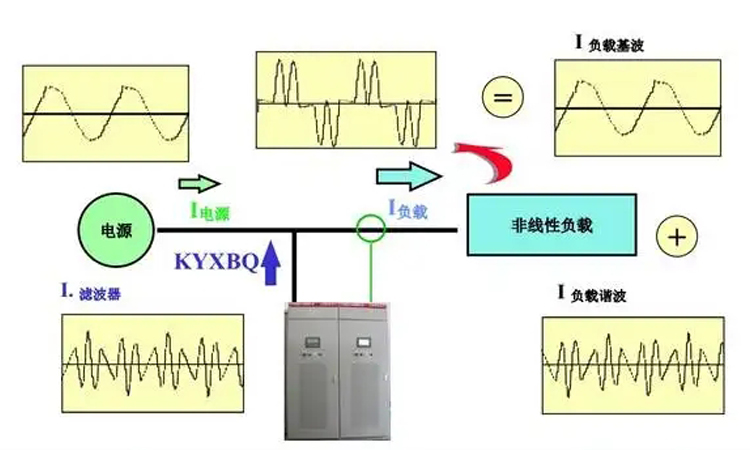

对于谐波成分复杂、负载变化频繁或治理要求较高的场景，「apf有源滤波器」提供了更为灵活的治理路径。作为电力电子装置，APF能够实时采集系统电流，快速分析各次谐波的分量与幅值，并动态注入与谐波电流幅值相等、相位相反的补偿电流，从而实现谐波抵消。与传统的无源电抗方案相比，有源滤波装置在宽频带谐波抑制与动态响应方面具备一定优势，但初期投入成本相对较高，通常需结合项目预算与治理目标综合评估。

下一篇：基于SVG的混合无功补偿系统工作原理与应用解析上一篇：并联电容器与谐波的相互影响机制及应对方案（一）
