SVG无功发生器调节交流侧输出电压相位的作用

返回列表来源：网络发布日期：2026-05-15 15:12:32【大中小】

在电力系统中，随着负荷种类的复杂化和功率电子设备的广泛应用，系统出现的无功功率波动、功率因数下降以及谐波污染问题日益突出。静止无功发生器SVG作为一种高性能动态无功补偿装置，通过快速调节无功功率注入或吸收，实现系统电压的稳定和功率因数的改善。

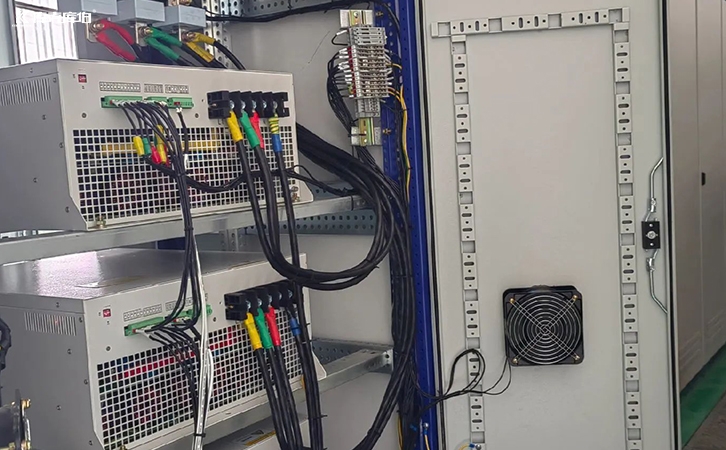

SVG无功发生器

1.调节输出电压相位的基本原理

SVG通过电力电子器件（如IGBT）控制逆变器的输出电压波形。输出电压不仅包括幅值调节，还可以通过调节电压的相位与系统电压的相对关系来控制无功功率的流向。简单来说，当SVG输出电压相位超前系统电压时，SVG向系统提供无功功率；而当相位滞后系统电压时，SVG吸收无功功率。

2.对电网电压稳定性的作用

在工业园区、矿山或大型工厂等场景中，负荷的快速变化会导致电压波动甚至瞬时跌落。SVG通过调节交流侧输出电压的相位，能够迅速响应电网的电压变化。输出电压与系统电压之间的适当相位差，能够使SVG即时注入或吸收无功功率，减小母线电压波动。

3.对功率因数的改善作用

功率因数的下降意味着系统中存在大量无功功率，占用电网容量并增加电能损耗。SVG通过调节输出电压相位，使得无功功率能够按照负荷需求动态分配。当负荷出现感性或容性特性时，SVG可通过适当的相位调整进行无功功率补偿，使功率因数趋近于1。这不仅减少了电能损耗，还避免了因功率因数低而产生的电费惩罚。

4.对谐波抑制的辅助作用

虽然SVG主要功能是无功补偿，但通过精确的相位控制，它还能与有源滤波器协作，减轻谐波对电网的影响。通过调整输出电压相位，使得SVG输出的无功功率能够在特定时刻抵消负荷产生的高次谐波电流，从而在一定程度上改善电能质量。

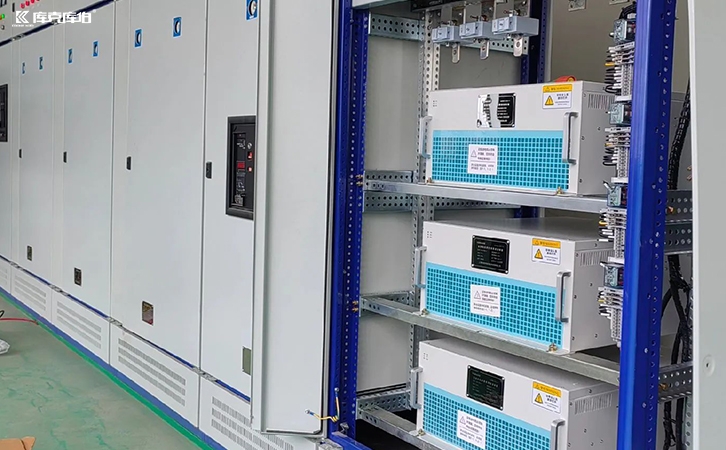

SVG无功发生器

综上所述，SVG无功发生器调节交流侧输出电压相位，不仅是实现动态无功补偿的核心手段，也是改善电网电压稳定性、提高功率因数、辅助谐波抑制的重要技术手段。随着工业负荷的多样化和电网智能化的发展，SVG通过精确相位调节，实现快速、连续、灵活的无功调节。
