电网谐波干扰抑制的有效设备

返回列表来源：网络发布日期：2026-05-14 15:10:22【大中小】

随着工业和商业用电设备的快速发展，变频器、电焊机、大功率整流器等非线性负载大量应用，电网中谐波问题日益突出。谐波不仅会导致电能质量下降，还可能损坏电气设备、增加线路损耗。因此，选用有效的谐波抑制设备成为保障电网安全运行的关键措施。

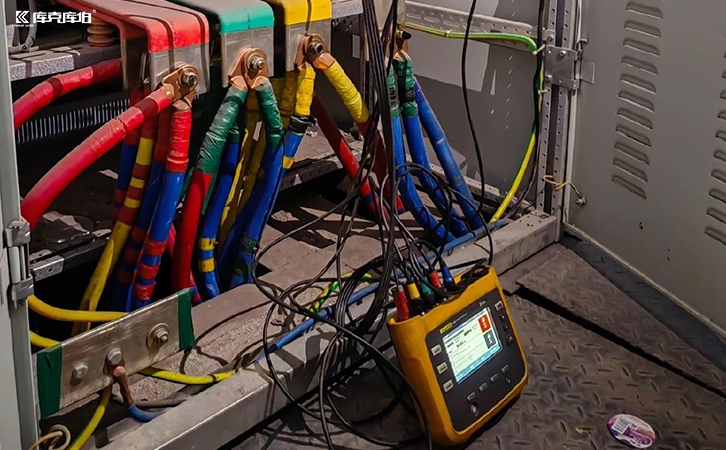

谐波抑制设备

一、有源电力滤波器（APF）

有源电力滤波器（Active Power Filter，APF）是一种动态补偿设备，能够实时检测系统中的谐波电流，并产生反向电流进行抵消。APF具有响应快、抑制谐波范围广、可针对特定高次谐波进行处理的优势。特别适用于负荷波动频繁、谐波成分复杂的工业现场，如钢铁厂、矿山及大型机械生产线。

二、静止无功发生器（SVG）

静止无功发生器（Static Var Generator，SVG）除了提供无功补偿功能外，也能对谐波电流进行抑制。SVG通过快速调节输出电流，实现对电网谐波的动态抵消，能够有效改善系统功率因数和电压波动。其控制精度高，适合对高品质电能要求严格的场合，如数据中心、精密制造车间等。

三、无源滤波器（LC滤波器）

无源滤波器由电感和电容组成，通常设计为针对特定谐波频率的谐振回路。无源滤波器结构简单、投资成本低，适合处理谐波频率固定且负载相对稳定的情况。典型应用包括大型整流设备和低压配电系统。其缺点是对负荷波动适应性差，需要与其他动态补偿设备配合使用。

四、混合型谐波治理设备

为了兼顾成本与效果，工业现场越来越多地采用混合型谐波治理方案，即将有源滤波器与无源滤波器结合使用。无源滤波器处理固定高次谐波，有源滤波器动态补偿可变谐波，实现高效率的谐波抑制，同时降低投资成本和能耗。

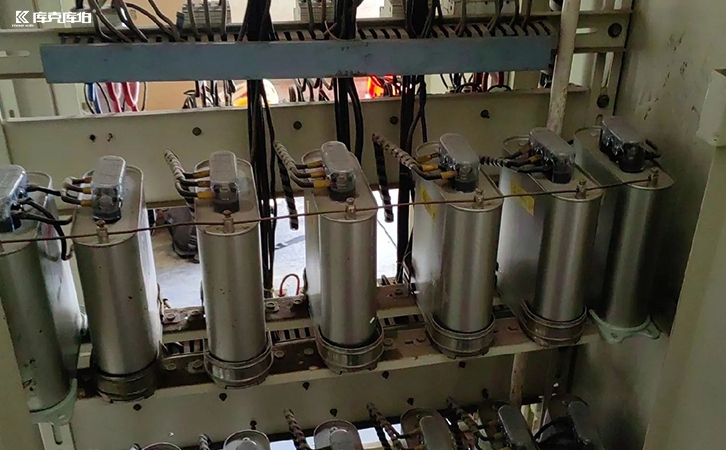

谐波抑制设备

电网谐波干扰抑制需要根据负荷特性和电能质量要求选择合适的设备。有源电力滤波器（APF）、静止无功发生器（SVG）、无源滤波器及混合型设备各具优势，能够针对不同工况提供有效的谐波治理。通过合理配置这些设备，不仅能显著改善电能质量，还能延长电气设备寿命、降低运行成本，保障工业和商业用电的安全可靠。
