无功补偿控制器谐波含量值如何测量

无功补偿控制器的存在不仅帮助用户有效提高了电能质量，还能够帮助用户更好的控制使用电力系统。但在控制器长久的运行中经常会受到谐波污染的影响，如果想要使控制器摆脱谐波的影响，则需要测量清楚控制器所含的谐波值。

测量无功补偿控制器中的谐波含量值可以通过以下步骤实现：

一、准备测量设备

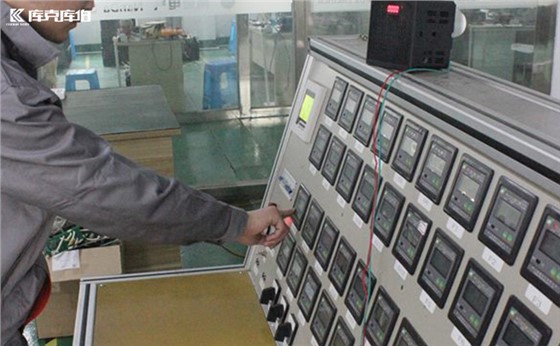

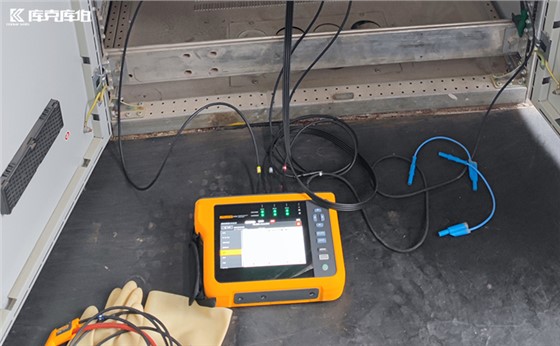

1、谐波分析仪或电能质量分析仪：这些设备可以实时测量电网中的电压和电流，并分析其谐波含量。

2、电压和电流互感器（如需要）：如果测量的是高压系统，可能需要使用互感器将电压和电流降至测量设备可接受的范围。

二、选择测量模式

1、在谐波分析仪或电能质量分析仪上，选择“谐波分析”模式。这通常会显示电压和电流的谐波成分，并列出每个谐波的幅值和谐波序数（如3次、5次、7次谐波等）。

三、开始测量

1、启动测量设备，记录实时的谐波含量。设备通常会显示谐波含量的百分比（THD，总谐波畸变）以及每次谐波的具体值。

四、分析测量数据

1、总谐波畸变率（THD）：这是反映谐波含量的综合指标。通常，THD的电流和电压值都应记录。

2、各次谐波含量：设备会显示各次谐波的具体值（如3次谐波、5次谐波等）。这些数据可以用来评估具体的谐波对系统的影响。

五、评估测量结果

1、根据相关标准（如IEC 61000-3-2、IEEE 519等），评估测量结果是否在允许的范围内。

2、如果测量的谐波含量超标，可能需要采取措施，例如增加滤波器或调整补偿设备的配置。

通过上述步骤，您可以准确地测量无功补偿控制器中的谐波含量，并根据测量结果进行必要的调整和优化。
