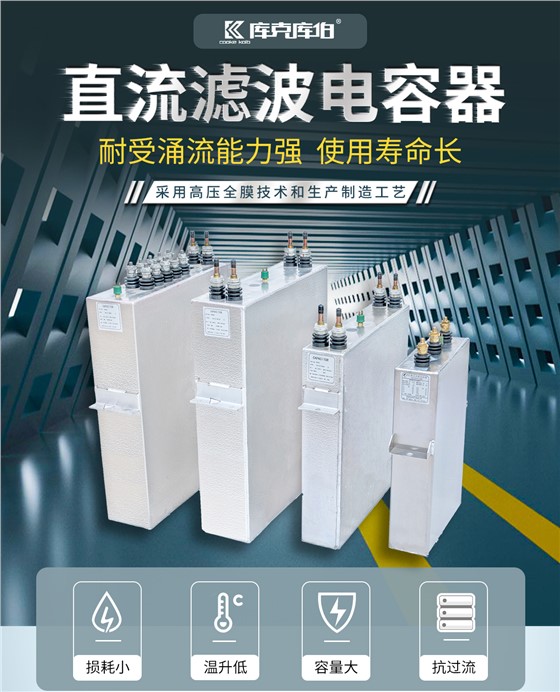

直流滤波电容器

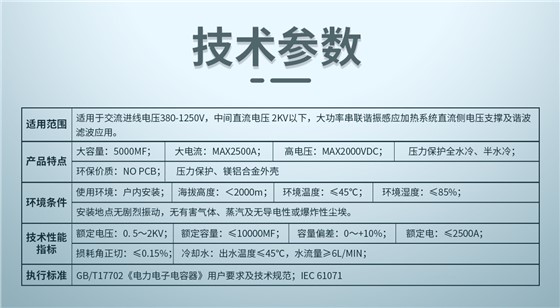

1、高压直流滤波电容器概述：

适用于交流进线电压380-1250V，中间直流电压 2kV以下，大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产 品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。

2、产品使用条件：

2.1、海拔高度不超过1000m（特殊海拔可定制），环境空气温度－25℃—＋50℃，户内使用。

2.2、安装场所无剧烈机械振动，无有害气体及蒸汽，无导电性尘埃。

2.3、连续运行电压1.0Un，最大允许电压1.1Un。

2.4、稳态过电流（包括谐波电流）不超过1.3In。

2.5、通电时的剩余电压不应超过额定电压的10%。

2.6、冷却水进水温度不超过30℃．电容器冷却水管中的水流量不低于4L/min。

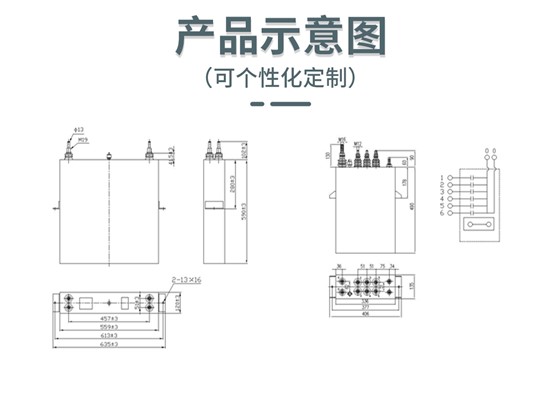

3、产品结构 ：

电容器主要由金属化元件及内置冷却管、引线片及绝缘件等构成。特殊蒸镀金属膜，使电容器能承受电压、电流的快速变化。电容器外壳由铝合金板弯焊制成，电容器两侧壁焊有供吊运、安装的支架，箱盖上装有进出水管和瓷套管铜接线端子，箱内填满了用于改善电容器局部放电性能及避免电容器元件氧化的特种电容器绝缘油，部分电容器配有过压力保护装置．
