四象限无功补偿控制器采样时需要注意什么

电力系统中，四象限无功补偿控制器以其出色的无功功率补偿能力受到广泛应用。无论是在输电网、工业设备还是可再生能源系统中，这种控制器都发挥着关键作用。然而，在实际应用中，采样是一个非常重要的环节，涉及到数据的准确性和控制效果的可靠性。

在使用四象限无功补偿控制器进行采样时，有以下几个方面需要注意：

一、采样点位置选择

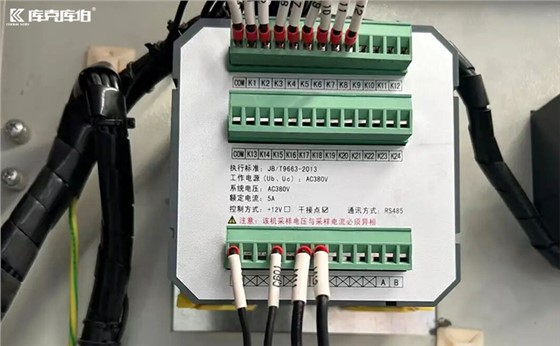

1、电流互感器 (CT) 和电压互感器 (PT) 的布置：

采样点的位置对采样结果的准确性至关重要。电流和电压的采样应尽可能在接近负载的位置，以反映真实的负载情况。采样点应避开可能产生电磁干扰的地方，以免影响测量精度。

二、采样精度

1、CT 和 PT 的精度等级：

使用高精度的电流互感器和电压互感器进行采样，以确保采样数据的准确性。通常建议使用精度等级不低于 0.5 的互感器。

三、信号抗干扰

1、电磁干扰的防护：

四象限无功补偿控制器的采样信号应具有良好的抗干扰能力，特别是在工业环境中，电磁干扰可能会影响采样信号的质量。使用屏蔽电缆和合理的布线方式可以减少干扰。

四、同步性

1、电压和电流信号的同步：

电压和电流采样信号之间的时间同步性非常重要。如果采样不同步，可能会导致功率因数测量不准确，影响补偿的效果。确保控制器内部的采样时钟同步。

五、四象限特性识别

1、功率方向的准确判断：

四象限无功补偿控制器需要准确识别功率的方向，即区分有功功率和无功功率的四个象限。这要求采样电压和电流信号的相位关系非常准确，因此要确保相位测量的准确性。

通过对四象限无功补偿控制器的采样过程保持高度重视，将直接关系到系统的性能与稳定性，最终提高无功补偿的效果，为电力系统的安全与高效运行提供有力保障。
