有源电力滤波器和无源滤波装置的区别

来源：库克库伯发布日期：2022-03-24 17:06:02【大中小】

由于非线性负载设备，在工厂的大量使用，从而导致企业供电系统存在严重的谐波污染。为了改善电网电能质量、保障电网的安全运行，企业会采用有源电力滤波器或无源滤波装置进行谐波治理。那么有源电力滤波器和无源滤波装置之间，存在哪些区别呢？

1、两种滤波装置的介绍

无源滤波装置，是由电力电容器和滤波电抗器组成。根据电抗器电抗率的不同，消除某次或多次谐波。

有源电力滤波器，是利用电流互感器监测并测算母线中谐波电流的大小，之后产生和谐波电流大小相等、方向相反的电流，使两股电流相互抵消，从而达到滤除谐波的目的。

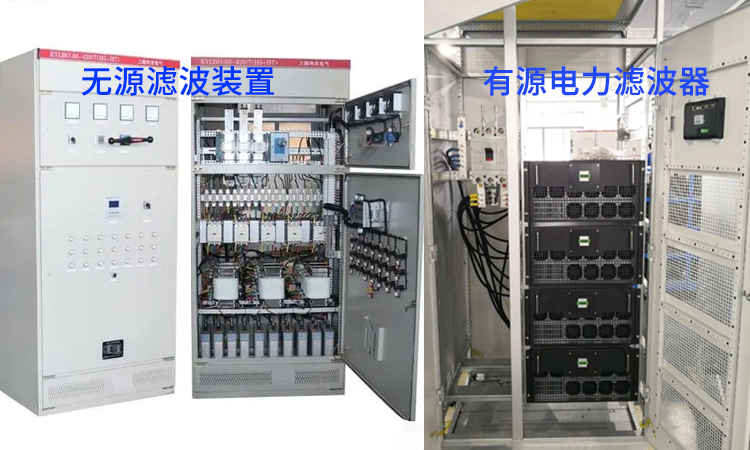

有源电力滤波器和无源滤波装置

2、两种滤波装置的区别

①有源电力滤波器，无需考虑电网的阻抗、谐波等因素，不会出现因设计不当而发生的谐振事故。而无源滤波装置则需要考虑谐波次数、电抗率等相关因素。

②有源电力滤波器，可以在配电室集中治理，也可以在谐波源处治理，安装更加灵活；而无源滤波装置，只能跟随电力电容器安装。

③有源电力滤波器，可以同时对多次谐波进行滤波；而无源滤波装置必须考虑谐振的问题，滤波效果不如有源电力滤波器。

对于企业来说，无源滤波装置既可以抑制谐波，又可以无功补偿，经济效益更好；而有源电力滤波器造价昂贵，不能进行无功补偿，因此企业的投资成本更高。企业需要根据实际情况，选择合适的谐波治理装置，进行谐波治理。
