有谐波时怎么选用电力电容器

来源：库克库伯发布日期：2021-09-09 16:48:25【大中小】

电网谐波是影响电能质量的一大公害，会给企业造成经济损失，甚至威胁工作人员的人身安全。非线性负载是典型的谐波源，其运行时会产生大量谐波。那么当电网存在谐波时，应该怎么选用电力电容器呢？

1、根据谐波电流畸变率选择不同类型的电容器

通过谐波电流畸变率THDI，我们可以选择合适的电力电容器类型。以库克库伯电气为例：当电网无谐波时，可以使用库克库伯加强型电容器；当THDI≤30%时，建议使用库克库伯滤波型电容器；当50%＜THDI≤130%时，建议使用库克库伯抗谐波型电容器；当电网谐波非常严重时，建议选择库克库伯防爆型电容器。

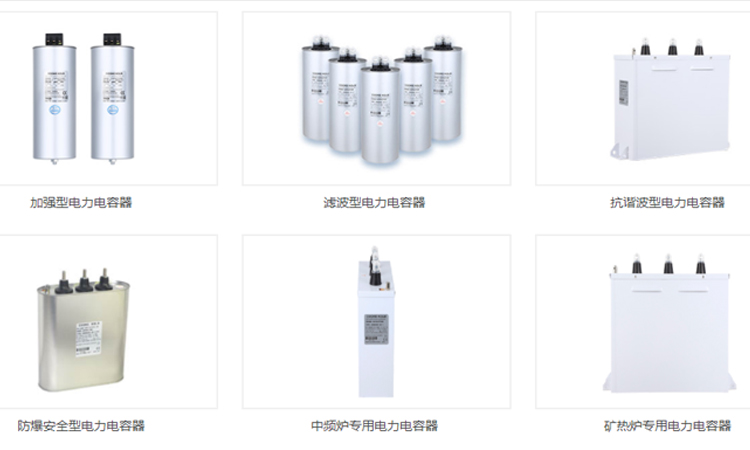

库克库伯电容器

2、根据电抗率选择合适的额定电压

一般情况下，企业通过电力电容器串联电抗器实现谐波治理。但是串联电抗器之后，电容器两端的电压会升高，需要选择合适的额定电压。以380V系统为例，安装7%电抗率的电抗器时，建议选择额定电压480V的电容；安装14%电抗率的电抗器时，建议选择额定电压525V的电容。

选择合适的额定电压之后，电容器实际输出容量可能会减小，企业要重新核算相关参数。

电网谐波的危害非常大，严重威胁电网的安全运行。电力电容器串联滤波电抗器可以抑制谐波，但是需要注意电容器类型、额定电压、补偿容量等参数的选择。
