小库课堂-补偿柜中无功补偿控制器的作用

来源：库克库伯发布日期：2021-01-05 17:32:18【大中小】

随着电力电子技术的发展和广泛应用，大量非线性负载使企业配电系统无功损耗增加。使用无功补偿补偿装置，降低变压器和输电线路上的无功损耗，对提高电能利用率有很大意义。在补偿柜中无功补偿控制器起到了哪些作用呢?小库将会在接下来的文章中介绍。

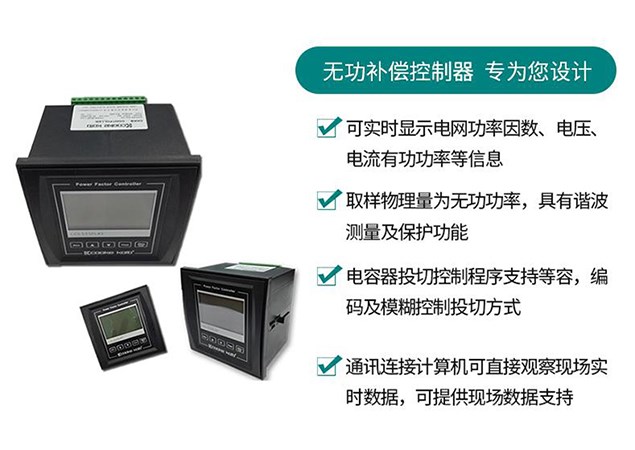

小库课堂-补偿柜中无功补偿控制器的作用1

1、控制投切

补偿柜进行无功补偿时，无功补偿控制器会采集企业电网系统的电压、电流、电压和电流的相位角等参数，计算企业电网的功率因数和无功功率。然后对比设定的功率因数和当前功率因数大小，通过控制电力电容器组的投切，实现无功补偿的效果。

2、数据显示

除了控制电力电容器组投切之外，无功补偿控制器还可以显示电气参数，企业可以直观的查看补偿装置运行是否出现故障。可查看的参数包括：L1、L2、L3每相的功率因数、有功功率、无功功率、电压、电流、总谐波畸变率、频率、时间等。

3、保护功能

无功补偿控制器还具有过压、欠压、缺相、电压谐波越限保护功能。当遇到以上故障时，可以起到保护左右。而且无功补偿控制器可以通过管理后台设置数据，数据掉电不丢失。

简而言之，无功补偿控制器的主要作用是控制电力电容器组的投切，提升功率因数。而数据显示功能和各种保护功能，可以更直观地观察补偿设备的运行状态并对补偿装置进行保护。
