信号隔离器有源和无源的区别

来源：库克库伯电力电容器发布日期：2025-06-09 16:19:05【大中小】

在工业自动化控制系统中，信号隔离器作为信号调理与干扰抑制的关键设备，广泛应用于各类传感器、变送器及PLC/DCS系统之间的信号传输。根据供电方式的不同，信号隔离器可分为有源型和无源型两种，它们在电路结构、适用场景及功能特点上存在显著差异。

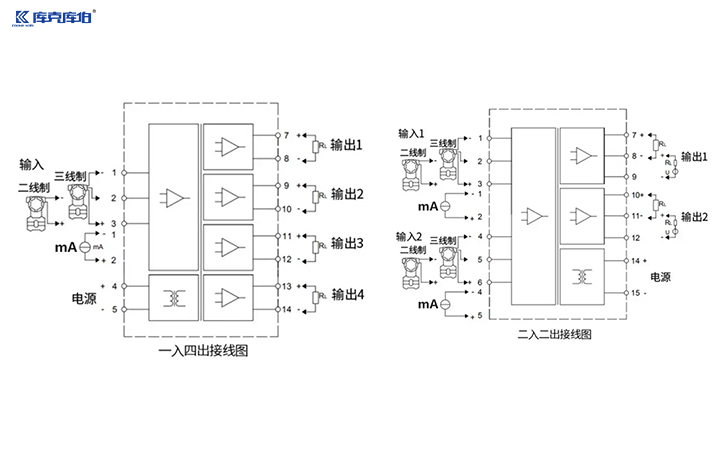

信号隔离器

1.有源信号隔离器的特点与适用场景

有源信号隔离器需要外部供电才能工作，通常采用独立的直流电源或回路供电方式。其内部包含信号调理电路、隔离转换模块以及可能的放大或滤波功能，能够对输入信号进行精确的隔离、转换和增强。由于具备主动信号处理能力，有源隔离器适用于信号衰减较大、传输距离较远或需要信号放大的场合。

2.无源信号隔离器的特点与适用场景

无源信号隔离器无需外部独立供电，其工作能量直接取自输入信号本身，通常采用磁电隔离或光电隔离技术实现信号传输。由于不需要额外电源，无源隔离器在本质安全防爆场合或供电受限的环境中具有明显优势。然而，由于依赖输入信号的能量，无源隔离器的输出能力有限，通常适用于短距离、低负载的信号隔离需求，例如两线制变送器信号的简单隔离或信号分配。

3.有源与无源隔离器的核心差异对比

从功能角度来看，有源隔离器具备更强的信号处理能力，可进行信号放大、线性化调整及滤波，而无源隔离器仅实现基本隔离，不对信号进行增强。在供电方式上，有源型依赖外部电源，而无源型则利用输入信号的能量，这使得后者在防爆或低功耗场景中更具优势。

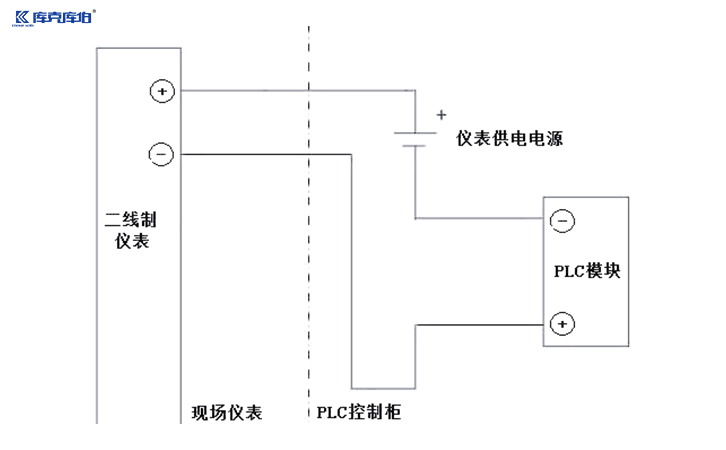

信号隔离器
