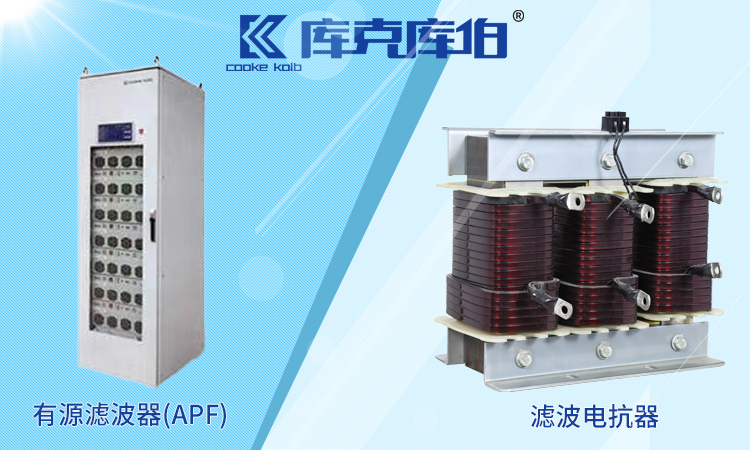

谐波治理装置中滤波电抗器和APF的区别
在电力系统中,非线性负载会产生电力谐波,谐波会直接影响用电的安全性、可靠性、经济性、以及生产工艺和产品品质的稳定性,因此需要使用谐波治理装置进行滤波。目前企业常用的谐波治理装置有滤波电抗器和APF有源滤波器,那么这两种装置有哪些区别呢?
1、滤波电抗器进行滤波
电力电容器串联滤波电抗器,可以组成LC无源滤波回路。将该回路并联在系统中,可以针对某一个频率设定低阻抗,使该频率流经为其设定的LC回路,从而达到滤除某一频率谐波的目的。采用电力电容器串联滤波电抗器进行滤波,可以在滤波的同时进行无功补偿。这
2、APF有源滤波器进行滤波
APF有源电力滤波器,是一种用于动态抑制谐波的新型电力电子装置。APF可以对不同大小和频率的谐波进行快速跟踪补偿。APF可以通过采样负载电流进行分解,然后输出和谐波电流大小相等、方向相反的谐波电流使两者相互抵消,从而实现谐波治理。
3、两种谐波治理装置的区别
采用滤波电抗器进行滤波,可以同时实现无功补偿和谐波治理两种功能,另外滤波电抗器进行滤波具有安装维护简单、投资成本低等优势。而APF有源滤波器在额定容量内,可以滤波2-50次谐波,其滤波效果更好,但投资成本比较高。
谐波,是企业电网的一大公害,需要使用谐波治理装置进行谐波治理。滤波电抗器和APF有源滤波器都是治理装置,企业可选择任意一种装置进行滤波。
