谐波会对无功补偿系统产生哪些影响

来源：库克库伯发布日期：2021-05-21 16:54:40【大中小】

在企业的低压供电系统中，电力电容器、电抗器、晶闸管、投切开关等装置，组成了无功补偿系统。但是电网中存在谐波时，将会引起谐波电压和电流波形畸变，从而影响无功补偿装置的正常运行。那么谐波究竟会对无功补偿系统，产生哪些影响呢？

1、过电压、过电流

谐波会产生谐波电压和谐波电流，使电力电容器等设备过电压、过电流运行。而且大量谐波电流进入电力电容器，还会造成电容器严重发热，接线端子烧毁等故障的发生。而谐波电压会使电容器内部发生局部放电击穿故障，最终导致电力电容器损坏。

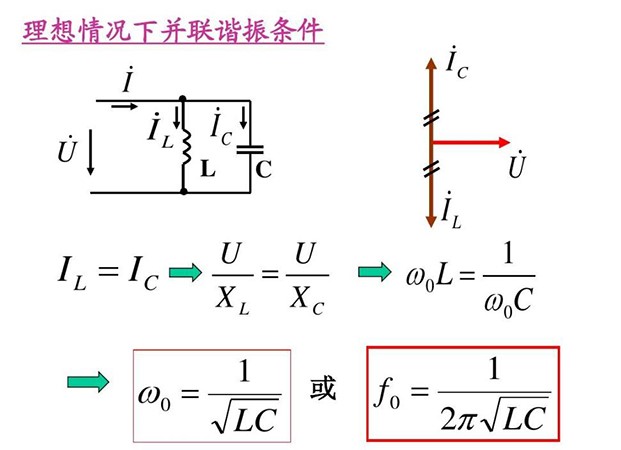

并联谐振的条件

2、并联谐振

大量非线性负荷运行时，会产生非常严重的电压畸变和电流畸变，而这些非线性负荷设备就是谐波源。如果将电力电容器和谐波源并联在同一母线上时，就有可能产生并联谐振，使并联回路总阻抗无限大。当谐波电流经过阻抗无限大的并联回路时，将会产生无限大的谐波电压，进而导致电力电容器和电网之间产生大电流，电力电容器出现损坏。

对于企业电网来说，谐波的危害极大。为了降低谐波对无功补偿系统的影响，企业可以购买抗谐波型电力电容器进行无功补偿，同时在电容器前端串联滤波电抗器实现滤波。

当电网中存在非线性负载设备且谐波电流畸变度较高时，一定要治理电网谐波，否则无功补偿装置将会受到严重影响。
