为什么选用电力电容器串联滤波电抗器的方式补偿无功？

来源：库克库伯发布日期：2021-01-20 16:39:23【大中小】

在企业电力系统中许多设备都是谐波源，例如变频器、逆变器等；这些设备会引起系统电压畸变，影响电力系统的正常运行。而电力电容器不仅会受到谐波的影响，还可能会放大谐波引发谐振，所以大多数企业都使用电力电容器串联滤波电抗器的方式，既滤除了谐波也起到了确保电容器的正常运行的作用。

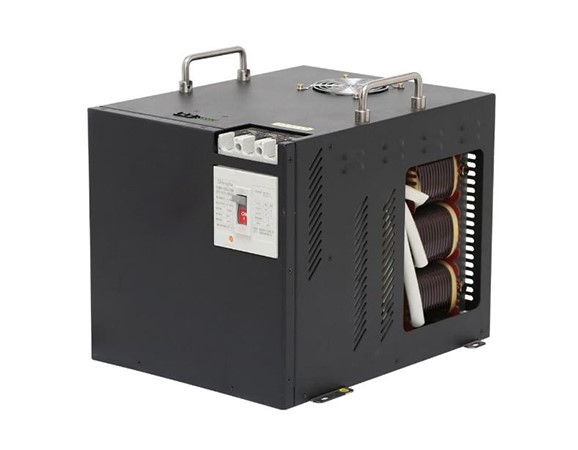

为什么选用电力电容器串联滤波电抗器的方式补偿无功？1

谐波的影响

当企业电力系统中存在谐波时，大量谐波电流通过电力电容器，会使电容器长期处于过电流状态；如果电容器和谐波源在同一母线上时，还有可能出现并联谐振，影响电力电容器的正常运行。

除了电容器之外，谐波还会使电气设备损耗增加、电能质量变坏、电力设备出力降低、使变压产生附加损耗、加速电缆老化、对计算机或通信系统产生干扰、造成继电保护的误动作等等。

串联滤波电抗器

电力电容器串联滤波电抗器之后，可以通过调整滤波电抗器的电抗率，抑制系统中的某次谐波。一般情况下，7%电抗率可以抑制5次、7次谐波；14%电抗率可以抑制3次谐波。

滤波电抗器在企业电力系统中的主要作用是抑制高次谐波、限制合闸涌流，防止谐波对电力电容器产生影响，避免出现谐波放大和谐振的发生。

在企业用电系统中除了串联滤波电抗器之外，还可以使用有源滤波器进行滤波。有源滤波器其可以滤除电网的谐波，但是因为价格较高，有些企业考虑到成本，所以实际使用的企业不是特别多。
