无功补偿柜怎么与设备选择大小

来源：库克库伯电力电容器发布日期：2026-01-27 15:20:48【大中小】

在电力系统中，无功补偿柜的配置容量直接影响着电能质量的改善效果和设备运行的稳定性。正确选择无功补偿柜的大小，需要综合考虑负载特性、系统需求及安装环境等多重因素。科学的选型方法不仅能提升功率因数，还能避免资源浪费或补偿不足的问题。

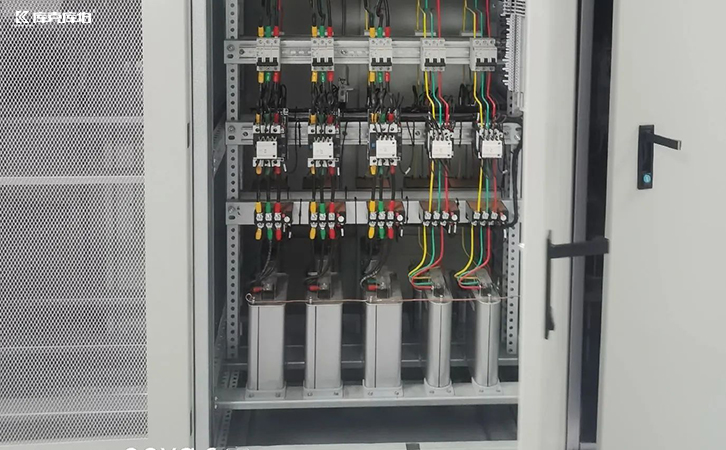

无功补偿柜

首先，需评估目标设备的无功需求。通过测量或计算系统自然功率因数、负载波动范围及谐波含量等关键数据，初步确定所需补偿容量。通常可按公式Qc= P×(tanφ1-tanφ2)估算，其中p为有功功率，φ1与φ2分别为补偿前后的功率因数角。

其次，需根据负载类型选择补偿方案。对于电动机等冲击性负载，建议采用动态补偿装置并适当增加容量裕度；对于稳定负载，静态补偿柜即可满足需求。同时应考虑系统电压等级、安装空间及散热条件，确保补偿柜与实际工况相匹配。

此外，现代无功补偿柜常配备智能控制器，可根据实时负荷自动投切电容器组。选型时应关注控制器的响应速度与调节精度，并预留约10%-20%的扩容余量以适应未来负载增长。还需注意电容器的耐压等级与抗谐波能力，保障长期稳定运行。

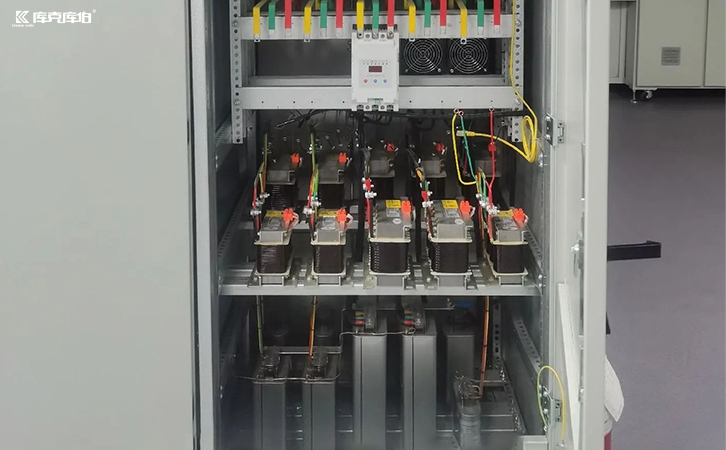

无功补偿设备

最后，建议委托专业机构进行电能质量测试与仿真分析，结合设备运行数据优化配置方案。规范的选型流程能确保补偿柜与设备精准匹配，从而有效降低线损、改善电压质量，为电力系统的高效运行提供坚实保障。合理选择无功补偿柜容量是实现经济节能与安全用电的关键步骤。
