对于大多说企业来说，无功补偿可以改善企业电网环境，是非常重要的节能减耗技术，而电力电容器就是其中重要的组成部分之一。但是企业在进行无功补偿时除了使用电力电容器之外，经常会使用滤波电抗器、晶闸管、无功补偿控制器等设备。那么滤波电抗器在企业进行无功补偿时，能起到什么作用呢？

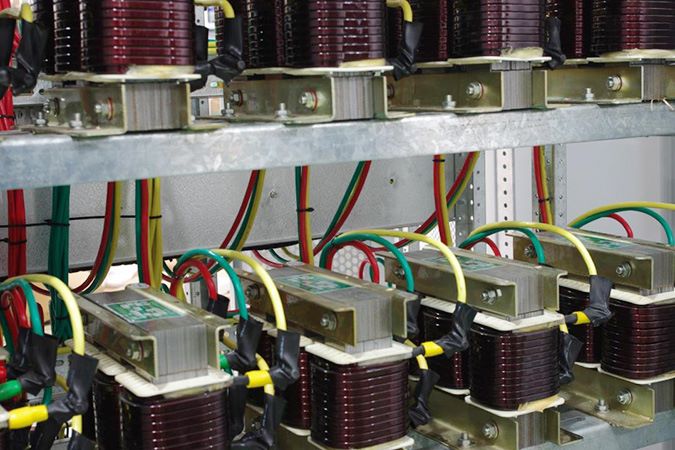

滤波电抗器的作用

限制合闸涌流

一般在未充电的电力电容器第一次投入运行时，会产生很大的合闸涌流；如果在电力电容器退出后，未充分放电再次合闸，其产生的合闸涌流是未充电状态下合闸涌流的2倍。而在电力电容器前串联滤波电抗器，可以限制电容器合闸时的涌流，保护电力电容器不受影响。

抑制高次谐波

串联滤波电抗器除了限制合闸涌流之外，还可以抑制高次谐波。谐波对电网的危害很大，同时电力电容器会对谐波产生放大作用，危害企业用电设备的正常、安全运行。在电力电容器前串联滤波电抗器，能够抑制高次谐波，保护电力设备不受谐波影响。

通常电力电容器和滤波电抗器串联之后，可以构成LC无源滤波回路，这不仅能起到滤波作用，还可以兼顾无功补偿需求。一般7%电抗率的滤波电抗器可以抑制5次、7次谐波；14%电抗率的滤波电抗器可以抑制3次谐波。

因此企业进行无功补偿时，在电力电容器的前端串联滤波电抗器，可以抑制高次谐波、限制合闸涌流，对企业电网的安全运行起到了非常大的作用。
