企业电网无功补偿装置参数的介绍和选择

来源：库克库伯发布日期：2019-07-15 08:53:08【大中小】

通过小库的介绍，我们了解晶闸管投切电容器，是适用于各行各业的。不过我们在选择企业电网无功补偿装置时，还需要确定额定电压、电抗器的电抗率等参数，才能进行购买。

由于晶闸管投切电容器（TSC）由并联电容器、晶闸管、控制器等组成，有谐波时还需要串联电抗器使用。因此我们要选择合适的企业电网无功补偿装置参数。

1、并联电容器的额定电压

由于电网中电压存在波动，且需要留部分安全裕量，所以并联电容器的额定电压等级要高于系统电压等级。如纯电容补偿时额定电压为440V；串联7%电抗率电抗器时额定电压为480V；串联14%电抗率的电抗器时额定电压为52V。

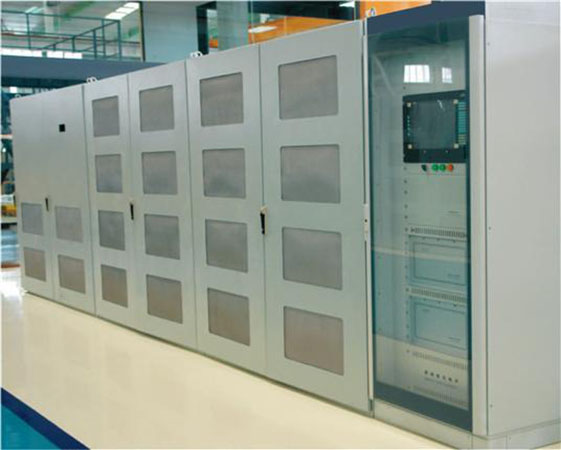

补偿柜

2、电抗器的电抗率

一般情况下，电抗器的电抗率是由系统中的谐波次数决定的。当电力系统中5次、7次谐波较多时，使用7%电抗率的电抗器；当电力系统中3次谐波较多时，使用14%电抗率的电抗器。

除了并联电容器的额定电压和电抗器的电抗率之外，其他装置的参数可以视情况而定。

以上就是库克库伯关于企业电网无功补偿装置参数选择和介绍，我们在选择完合适的参数之后，还需要确定补偿装置的安装位置。小库也会在接下来的文章中介绍，企业电网无功补偿装置安装位置的介绍和选择。
