滤波电抗器选7%电抗率？或14%电抗率？

来源：库克库伯发布日期：2021-07-19 17:05:18【大中小】

随着工业自动化程度的提高，电网谐波污染也越来越严重。不少企业开始串联滤波电抗器抑制高次谐波，保障电力电容器稳定运行。但是电抗器的规格比较多，例如7%电抗率的电抗器、14%电抗率的电抗器，企业应该如何选择呢？

1、谐波次数和电抗率

在电力电容器前串联电抗器，可以起到抑制高次谐波、限制合闸涌流的作用，以防止谐波对电容器的运行产生影响。通常情况下，7%电抗率的电抗器可以限制5次、7次谐波、14%电抗率的电抗率可以限制3次谐波。

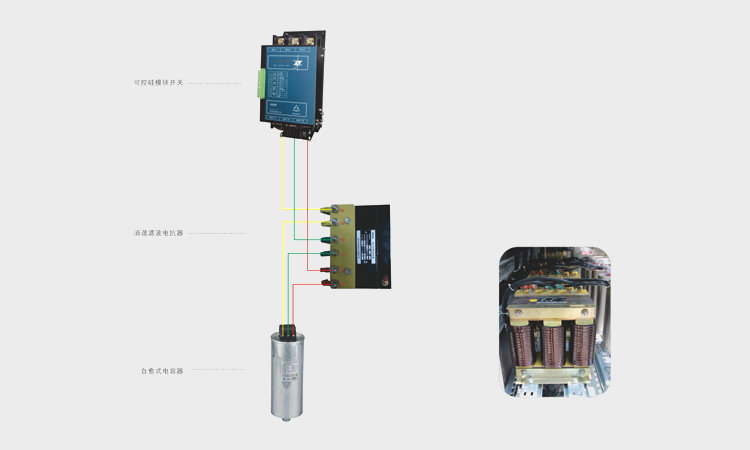

电容器串联滤波电抗器

2、电抗率选用不当？

电力电容器串联滤波电抗器，不能无视谐波次数任意选择。如果电抗率选择不当，电力电容器会对谐波起到放大作用；同时会引发谐振，使电容器损坏无法工作；甚至会影响附近电气设备的安全。因此企业需要选择对应的电抗率，对电网谐波进行抑制。

3、串联电抗器后的电压问题

串联滤波电抗器，会导致电容器端子间电压升高，这时电容器的额定电压需要重新选择。作为电力电容器厂家，库克库伯建议串联7%电抗率的电抗器时，选择额定电压480V的电容器；串联14%电抗率的电抗器时，选择额定电压525V的电容器。

当企业电网存在大量非线性负载设备时，一定要安装滤波电抗器进行谐波治理。如果电网以3次谐波为主的话，选14%电抗率；如果以5次、7次谐波为主的话，选7%电抗率。
