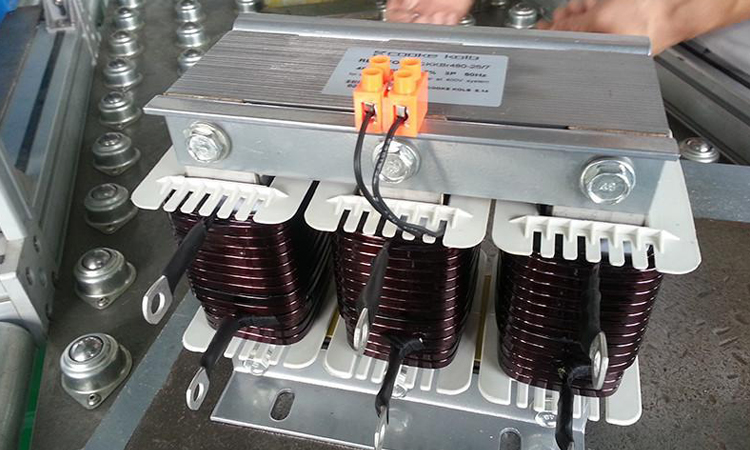

滤波电抗器的电抗率应该怎么选择
在电力系统中，变频器、整流器等设备均属于非线性负荷。这些设备运行时会产生大量的谐波，对电能质量造成污染。而电力电容器串联滤波电抗器，可以滤除电网的部分谐波。如果电抗率选择错误的话，不仅达不到治理谐波的效果，还有可能造成更严重的事故。
1、电抗率的一般选取规则
①当电网中3次谐波含量较大，已经超过或接近国标限值时，建议选择14%电抗率的电抗器。
②当电网中3次谐波含量很小、5次谐波含量较大时，建议选择7%的电抗率的电抗器。
③当电网中3次谐波含量较大、5次谐波含量较小时，建议选择14%电抗率的电抗器。
④当电网中谐波以5次、7次为主时，建议选择7%电抗率的电抗器。
2、串联滤波电抗器后，电网电压的升高
在串联滤波电抗器后，电网电压会升高，因此需要适当提高电力电容器的额定电压等级。以380V的系统为例，串联7%电抗率的滤波电抗器后，建议选择额定电压等级480V的电力电容器；串联14%电抗率的滤波电抗器后，建议选择额定电压等级525V的电力电容器。额定电压等级提高，会导致电力电容器实际输出容量降低；建议企业适当提高补偿容量，以免影响无功补偿的效果。
对电力系统来说，电网谐波的危害非常大。为了确保电力系统的正常运行，串联滤波电抗器进行谐波治理。但是针对不同次数的谐波，需要选择不同电抗率的电抗器。而且串联电抗器后，电网电压会升高，需要适当提升电力电容器的额定电压等级。
