滤波补偿器中电容并联串联的区别

来源：库克库伯发布日期：2023-12-19 16:19:48【大中小】

在无功补偿方案中的滤波补偿器设备中电容器是比较常用的元器件之一。熟悉电容器的用户也清楚它可以通过并联以及串联两种连接方式实现更好的无功补偿以及滤波效果。那么，滤波补偿其中电容并联与串联两种连接方式的区别在哪？

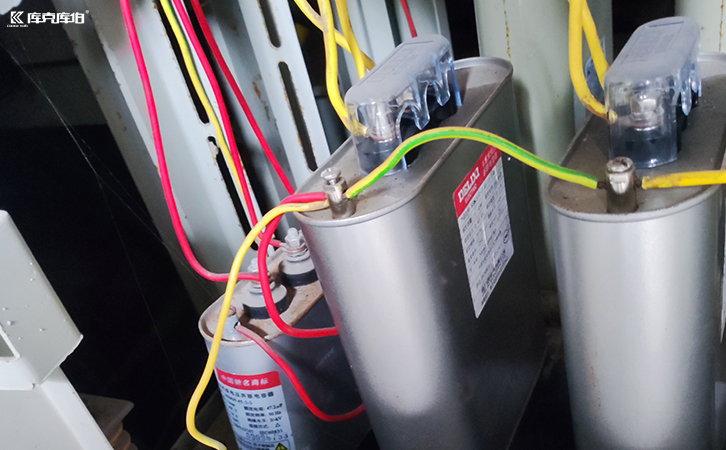

滤波补偿器

在滤波补偿器中，电容可以被串联或并联连接以实现不同的功能。

1、串联电容：当电容器被串联连接时，它们的电容值相加。这种配置用于降低电源或信号线上的直流分量，并阻止高频噪声通过。串联电容器形成一个高通滤波器，只允许高频信号通过，而阻塞低频信号。

2、并联电容：当电容器被并联连接时，它们的电容值倒数相加的倒数等于总等效电容值。这种配置用于降低电源或信号线上的交流噪声和电压波动。并联电容器形成一个低通滤波器，允许低频信号通过，而阻塞高频信号。

需要注意的是，滤波补偿器中使用串联或并联电容的具体配置取决于所需的滤波特性和应用要求。

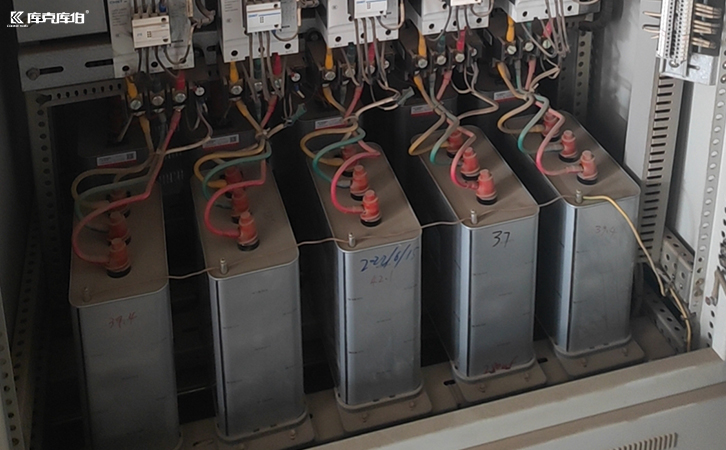

电力电容器

电容器的并联和串联在滤波补偿器中具有不同的特点和影响。电容并联适用于滤除低频信号，具有较大的容值和较小的等效串联电阻；而电容串联适用于滤波高频信号，具有较小的容值和较大的等效串联电阻。所以用户在使用时应通过合理选择电容器的连接方式，可以优化滤波补偿器的性能，满足不同应用的需求。
