滤波补偿方案和纯电容补偿方案的应用

来源：库克库伯发布日期：2022-03-04 16:37:19【大中小】

当企业功率因数过低时，电业局会对企业进行罚款。为了提高功率因数、改善电压质量，不少企业开始进行无功补偿。目前市面上的无功补偿，主要分为滤波补偿方案和纯电容补偿方案。小库将会在接下来的文章中进行介绍。

1、纯电容补偿方案

纯电容补偿方案，一般由电力电容器、投切开关、无功补偿控制器等组成。对于电力系统中没有明显谐波源的用电场景来说，纯电容补偿方案的应用比较广泛。

采用纯电容补偿方案，可以基本解决电力系统中的无功问题，从而起到提高功率因数、改善电压质量、降低电能损耗等作用。

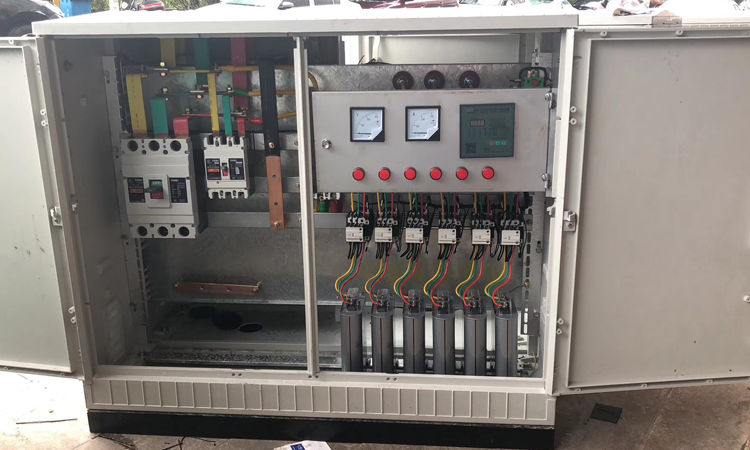

滤波补偿方案和纯电容补偿方案

2、滤波补偿方案

随着工业自动化程度的提高，越来越多的非线性负荷被使用。这些非线性负荷设备是典型的谐波源，其运行时会带来严重的谐波污染，从而影响电力电容器等正常运行。当电力系统中存在谐波时，纯电容补偿方案将无法正常运行，甚至可能引发并联谐振、谐波放大等一系列问题。

为了解决电力系统的谐波问题，企业需要使用滤波补偿方案。滤波补偿方案，一般由电力电容器、滤波电抗器、投切开关、无功补偿控制器等组成。在滤波补偿方案中，电力电容器串联滤波电抗器，可以同时实现无功补偿和谐波治理，从而确保电力系统稳定运行。

使用电力电容器进行无功补偿，可以选择纯电容补偿方案或者滤波补偿方案。除了电力电容器之外，企业也可以使用SVG静止无功发生器进行补偿。
