金属冶炼企业无功补偿装置元件中电抗器的选择

来源：库克库伯发布日期：2019-07-04 08:53:02【大中小】

在金属冶炼企业无功补偿方案中，我们知道了该行业谐波污染严重。而且无功补偿电容器对谐波有放大作用，严重时还会引发谐振、造成安全事故。那么金属冶炼企业，应该如何选择电抗器，来保护电力设备不被影响呢？

1、金属冶炼行业产生的谐波

由于金属冶炼行业的谐波，是由大量变频加速设备引起的，而三相整流变频设备产生的谐波，一般是以5次、7次谐波为主，串联电抗器进行滤波时，要着重考虑5次、7次谐波。

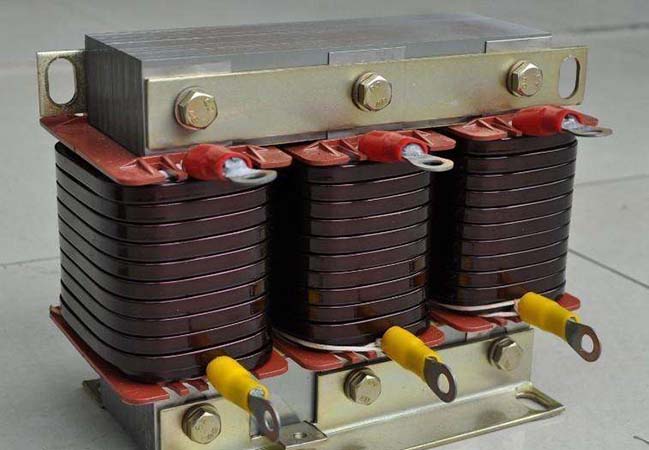

电抗器

2、电抗器的电抗率选择

一般情况下，7%电抗率的电抗器，可以滤除5次、7次谐波；而14%电抗率的电抗器，可以滤除3次谐波。金属冶炼企业的谐波以5次、7次为主，有少量的3次谐波，因此金属冶炼企业无功补偿时，应选择7%电抗率的电抗器。

3、电抗器的电压选择

电容器串联电抗器后端电压会升高，额定电压也会提高。但是电抗器无需提高电压，只需保证两者电流大小相等。电抗器电压低，价格也相对较低。

以上是金属冶炼企业无功补偿时电抗器的选择，而在实际应用时投切开关的选择也十分重要。小库会在接下来的文章中介绍，金属冶炼企业无功补偿装置元件中投切开关的选择。
