化工厂都有哪些负载设备？如何配置无功补偿设备？

在化工企业生产及运转过程中，厂区内的生产设备所带来的电力负载直接关系到生产质量与生产效率成本。而无功补偿设备在提升输配电系统的效率、稳定电压方面也扮演着至关重要的角色。那么，化工厂都有哪些负载呢？如何根据负载设备配置无功补偿设备呢？

一、化工厂的电气负载种类繁多，主要包括以下几类：

1、感性负载（无功需求高，需要补偿）：电机（如泵、风机、压缩机）：大多用于物料输送、冷却和通风。变压器：为化工设备供电，但也产生无功损耗。电焊机、搅拌设备：运行时有较大的无功需求。

2、整流设备：用于电解、氯碱生产或电镀工艺，产生大量的谐波。变频器驱动的泵和风机，也会产生谐波，影响电网电能质量。

3、电加热设备：如电加热炉、反应釜加热装置。虽然主要为阻性负载，但电力系统中的接触器、变压器会导致无功功率需求。

4、照明负载：主要是大型工厂内外的照明系统，特别是使用传统荧光灯时会有一定的无功损耗。

二、化工厂无功补偿设备配置原则

化工厂需要无功补偿设备来提高功率因数，降低电网损耗，减少罚款，并稳定系统电压。以下是配置无功补偿设备的具体方法：

1、补偿方案选择

⑴低压补偿：针对380V、400V等低压设备，如电机负载或小型设备区域。

⑵高压补偿：对于6kV、10kV或更高电压的主电网补偿。

2、配置无功补偿设备的注意事项

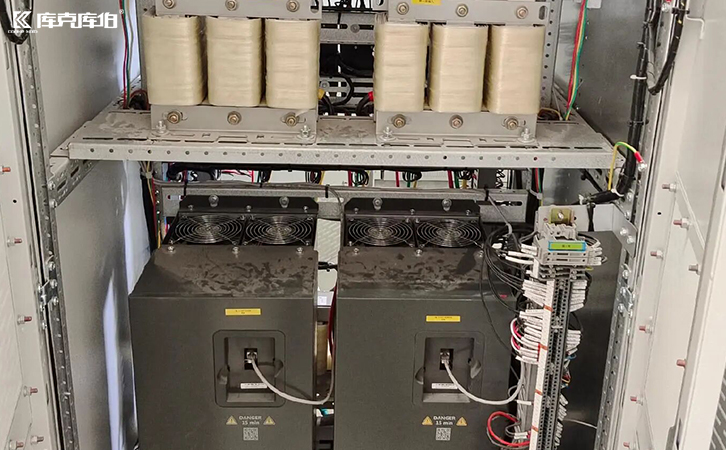

⑴谐波环境分析：化工厂大量使用整流设备、变频器，可能产生高次谐波。建议安装滤波电抗器和有源滤波器（APF）来抑制谐波。

⑵功率因数控制器：安装智能无功补偿控制器，实时监测功率因数和无功功率需求，优化电容器投切。

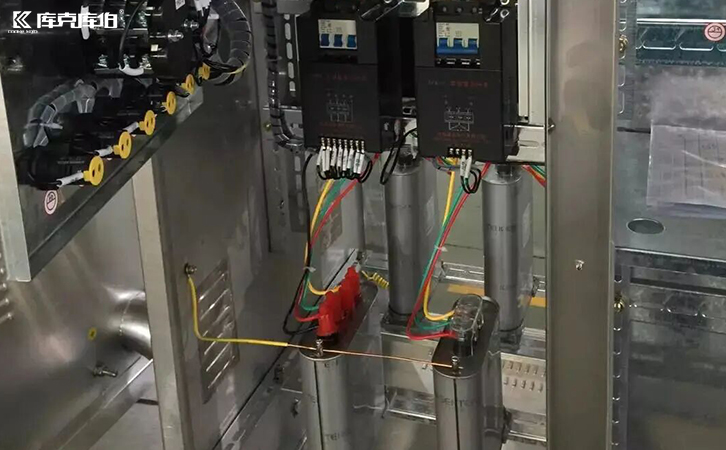

⑶补偿容量计算：根据化工厂的负荷曲线和历史数据计算无功功率需求，合理选择电容器组容量。

⑷温度与通风控制：化工厂环境复杂，高温潮湿会影响电容器和开关设备的寿命，因此需要良好的散热设计。

⑸补偿设备保护：配置熔断器、断路器等保护设备，防止过电流、短路等故障损坏补偿设备。

化工厂的负载设备种类繁多，各类设备之间相辅相成。而无功补偿设备则是提升电力系统效率、确保安全稳定运行的关键。通过科学的配置和合理的管理，可以有效地降低运行成本。
