各类无功补偿装置的原理和优缺点分析

来源：库克库伯发布日期：2021-04-07 08:56:21【大中小】

在企业电网中，电感性负载设备应用广泛，需要使用无功补偿装置进行无功补偿。目前市面上的无功补偿装置，主要是电力电容器和SVG静止无功发生器，除此之外还有同步调相机、SVC静止无功补偿器等无功补偿装置。今天小库将会在接下来的文章中，为大家介绍各种无功补偿装置的原理和优缺点。

1、同步调相机

同步调相机，是通过调节励磁电流的大小，来实现无功功率的调节。同步调相机既可以输出容性无功功率，也可以输出感性无功功率。但是这种无功补偿装置运行时损耗较大，运营成本较高，响应速度满，不适合快速变化的负载。

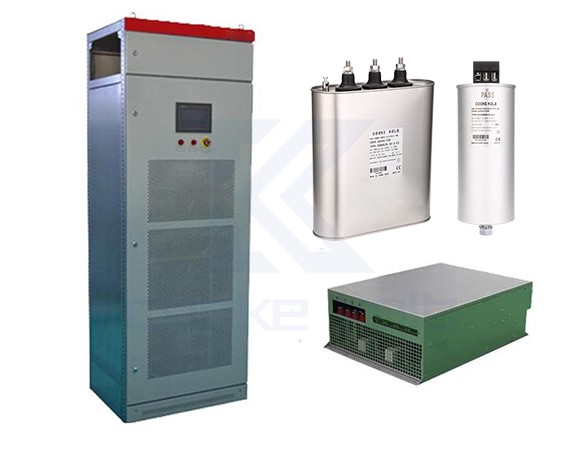

无功补偿装置

2、电力电容器

电力电容器，可以和感性负载设备并联在同一电路中，从而补偿无功功率。电力电容器投资小、安装方便、补偿效果明显。同时这类无功补偿装置容易受环境、电压、电流的影响，出现不同程度的故障。

3、SVC静止无功补偿器

SVC是由晶闸管所控制投切电抗器和电容器组成。它的反应迅速、可以满足动态无功补偿的需要。而这种无功补偿设备运行时会产生谐波，需要进行谐波治理。

4、SVG静止无功发生器

SVG是将自换相桥式电路并联到电网上，通过调节交流侧电流的方式，实现动态无功补偿的目的。这种无功补偿装置补偿效果好、反应速度快、不会出现谐波，俗话说：“一分价钱一分货”，它在效果好的同时其造价也会比别类的补偿装置昂贵，投资成本高。

小库补充：无论是哪种无功补偿装置，都有自己的优点和缺点，企业可以按照自己的需求选择。如果企业需要进行无功补偿，也可以联系库克库伯，库克库伯可以根据企业的实际情况，为客户推荐合适产品。
