隔离安全栅在控制回路中的作用

来源：库克库伯电力电容器发布日期：2025-06-20 16:22:17【大中小】

在工业自动化控制系统中，隔离安全栅作为危险区域与安全区域之间的关键接口，承担着信号传输与安全隔离的双重使命。随着工业安全标准的不断提高和自动化程度的深化，隔离安全栅的功能已从简单的信号中继扩展为集隔离、转换、保护于一体的智能节点。

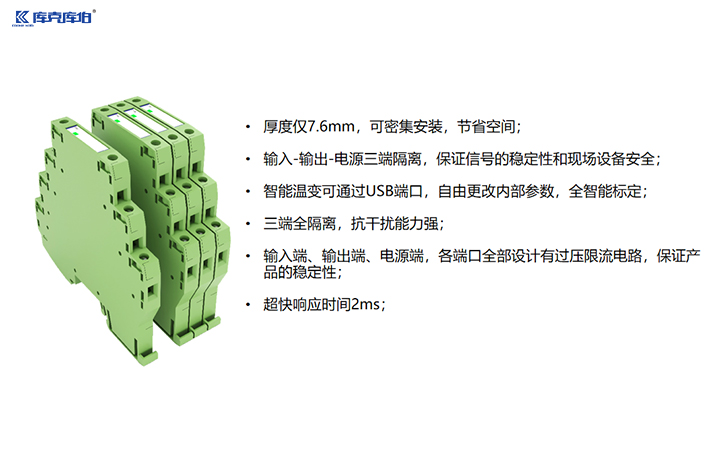

隔离安全栅

一、本质安全屏障功能

隔离安全栅最根本的作用是构建危险区与安全区之间的能量屏障。通过电流电压双重限制电路，确保任何故障状态下传输到危险区域的能量低于引燃临界值。这种本质安全特性防止了控制回路中的异常能量引发爆炸事故，在石化、煤矿等高危环境中尤为重要。安全栅的隔离屏障不仅阻断直流分量，还能抑制瞬态过电压和浪涌电流，为敏感现场设备提供全方位保护。

二、信号保真与调理

在确保安全的同时，隔离安全栅维持控制信号的精确传输。采用变压器耦合或光电隔离技术，实现信号的无损跨越隔离栅。内置的信号调理电路可对输入信号进行线性化处理、量程转换或格式变换，满足不同控制设备的接口需求。对于噪声环境中的微弱信号，安全栅提供滤波和放大功能，提高信号传输的信噪比。

三、系统干扰抑制

控制回路中的隔离安全栅是电磁兼容的重要保障。其隔离特性有效阻断地环路电流，消除因地电位差导致的测量误差。共模干扰抑制能力保护控制系统不受现场大电流设备启停的影响。对于高频噪声环境，特殊设计的屏蔽结构和滤波电路防止数字信号畸变。

四、回路保护与诊断

现代隔离安全栅集成多重保护机制，提升控制系统的整体可靠性。电源反接保护防止接线错误导致的设备损坏。通道间隔离避免信号串扰，确保多路控制的独立性。在线诊断功能持续监测隔离屏障完整性，提前预警绝缘劣化风险。故障状态指示帮助快速定位问题，缩短系统恢复时间。

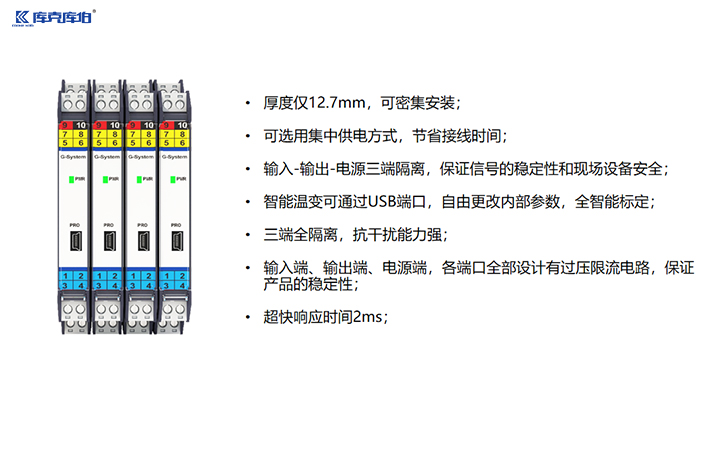

隔离安全栅
