电网中有谐波时怎么选择并联电容器

来源：库克库伯发布日期：2021-11-09 16:49:34【大中小】

变频、整流和气体放电类光源，都是比较常见的非线性负载。这些负载在运行时，会产生严重的谐波污染，影响电力系统的正常运行。那么当电网中存在谐波时，企业应该如何选择并联电容器呢？

1、根据谐波电流畸变率选择并联电容器类型

谐波畸变率，是表示波形相对正弦波畸变程度的一个性能参数。其定义为全部谐波含量均方根值与基波均方根值之比，用百分数表示。一般来说，谐波电流畸变率越大，电网谐波污染越严重。以库克库伯电气为例，根据谐波畸变率大小，可以选择不同类型的并联电容器：

当谐波电流畸变率≤30%时，建议使用加强型电容器；当谐波电流畸变率≤30%-50%时，建议使用滤波型电容器；当谐波电流畸变率≤50%-130%时，建议使用抗谐波型电容器。

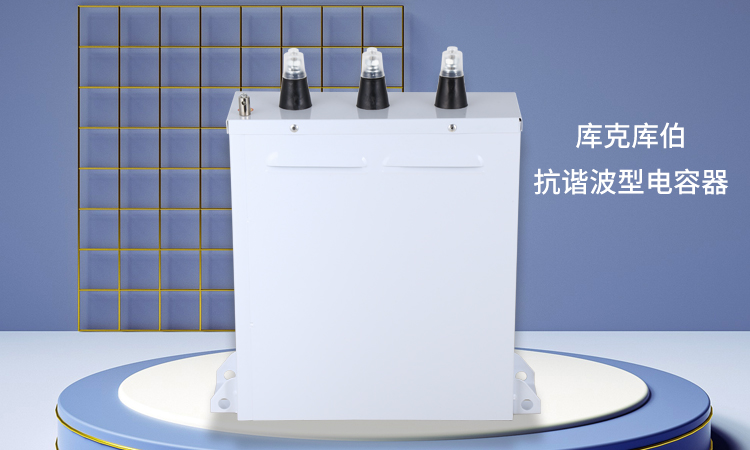

抗谐波型电容器

2、选择并联电容器的额定电压

根据谐波次数的不同，企业需要使用不同电抗率的电抗器进行滤波。串联滤波电抗器后，电网电压会升高。以380V系统为例，串联7%电抗率的电抗器时，建议使用额定电压为480V的并联电容器；串联14%电抗率的电抗器时，建议使用额定电压为525V的并联电容器。

3、并联电容器容量的选择

并联电容器额定电压提高，电容器实际输出容量会有所降低。企业挑选合适的容量进行无功补偿，以免出现过补偿、欠补偿等情况。

非线性负载运行时会产生谐波，谐波会对电力系统的正常运行产生影响。当电网专用存在谐波时，需要选择合适的电容器类型、额定电压、容量等相关参数，确保电容器安全稳定运行。
