在企业的配电室中，经常会用到电容补偿柜。在电容补偿柜中，主要有电力电容器、电抗器、投切开关、无功补偿控制器等设备，电容补偿柜的作用是无功补偿、提升企业电网的功率因数。那么什么是无功补偿？目前市面上经常见到的无功补偿装置又有哪些呢？

1、电网无功补偿

在企业电网中有很多感性负载设备，在运行时除了要向这些设备提供有功功率之外，还需要向它们提供无功功率。为了解决这个问题，供电部门就要求企业在供电系统中安装无功补偿装置，进行无功补偿，降低电网传输的负担。

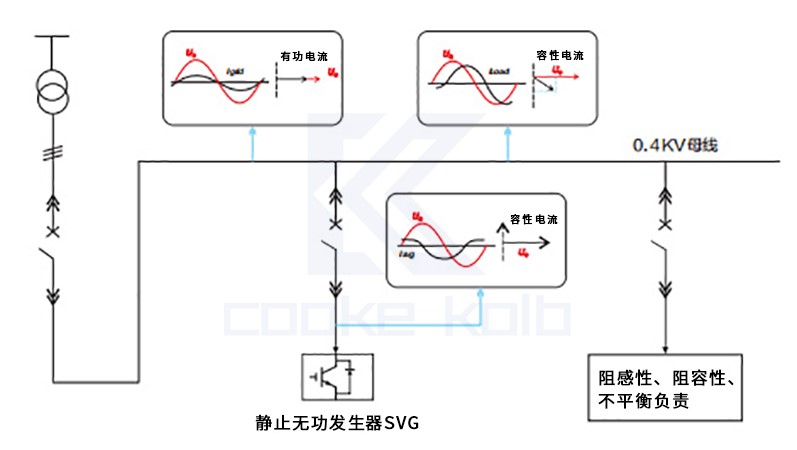

静止无功发生器

2、常见的无功补偿装置

无功补偿装置从最早的同步调相机，到开关投切电力电容器，再到静止无功补偿器（SVC），最后到如今的静止无功发生器（SVG），共经历了四大阶段。目前企业中常用的无功补偿装置，属于静止无功补偿（SVC）。

在这些无功补偿装置中，静止无功补偿器（SVC）又因为结构原理的不同，被分为几种不同的类型。例如电磁型静止无功补偿装置有：CRS可控饱和并联电抗器和SR自饱和并联电抗器；晶闸管开关控制的无功补偿装置有TSC晶闸管投切并联电容器、TCR晶闸管控制并联电抗器、TSR晶闸管投切电抗器。

目前企业常用的无功补偿装置，是TSC晶闸管投切并联电容器。但是随着静止无功发生器（SVG）的不断完善，它在企业电网中的应用也会越来越广泛。
