电网存在谐波时如何选择电力电容器和电抗器

来源：库克库伯发布日期：2021-03-30 12:06:32【大中小】

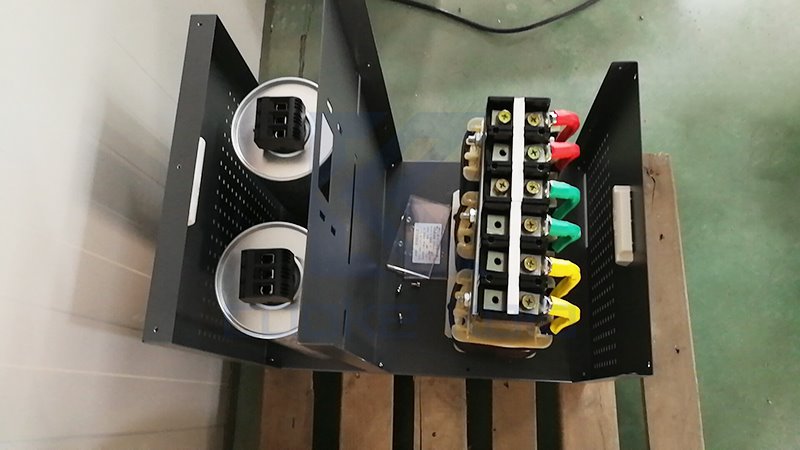

电网谐波会对电力电容器、变压器、电动机等设备产生影响，企业应该进行谐波治理。目前常用的谐波治理方式，是将电力电容器和电抗器串联起来，组成无源滤波装置。因此当企业电网中存在谐波时，就需要选择合适的电力电容器和电抗器，进行无功补偿及谐波治理。那么企业应当如何选择电力电容器和电抗器呢？

选择电力电容器和电抗器

①电容器类型

不同类型的电力电容器，生产工艺、所用材料都略有不同。例如抗谐波电容器的金属化膜更厚，过电流能力更强。因此当企业电网中存在谐波时，可以根据谐波电流畸变率，选择合适的电力电容器类型，例如：滤波型电容器、抗谐波型电容器等等。

②电容器额定电压

为了降低谐波的影响，会使用电力电容器串联电抗器进行滤波。但是使用电抗器之后，电力电容器两端的电压会升高。为了避免电容器端电压升高，而引起过电压运行，企业在选择电力电容器时，需要提高电力电容器的额定电压等级。

③电抗器的电抗率

不同次数的谐波，需要使用不同的电抗率。例如3次谐波一般采用14%电抗率，5次、7次谐波一般采用7%电抗率。如果电抗率选择不正确，将会引发并联谐振，加大谐波的影响。

选择合适的并联电容器和电抗器，对企业电网的安全运行有很大帮助。如果电容器或电抗器选型错误，将会造成灾难性后果。
