电容补偿柜为什么加装滤波电抗器？

来源：库克库伯发布日期：2021-02-04 18:16:20【大中小】

在电容补偿柜中，主要有电力电容器、投切开关、控制器等装置。但是在部分电容补偿柜中，会安装滤波电抗器，那么你们想过企业为什么要在电容补偿柜中安装滤波电抗器呢？小库将会在接下来的文章中为大家详细介绍。

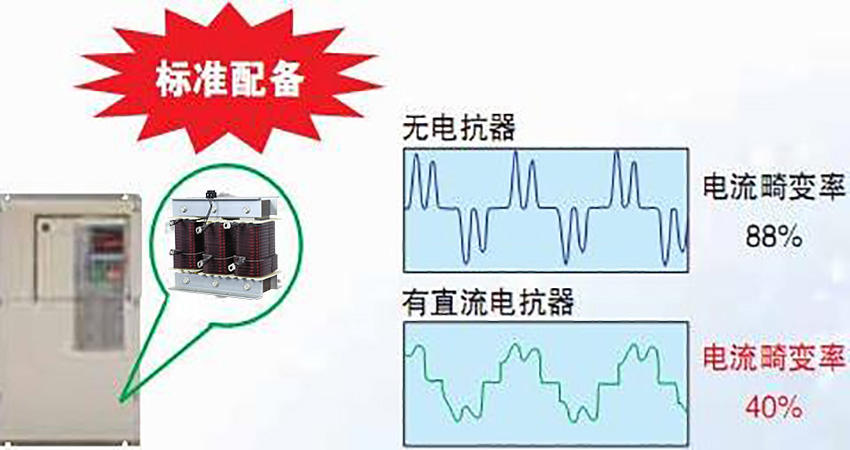

电容补偿柜为什么加装滤波电抗器？1

补偿柜中安装滤波电抗器的作用主要是限制合闸涌流和滤除高次谐波，保护企业电网的安全稳定运行。

一、限制合闸涌流

电力电容器投入时的涌流，是电力电容器正常工作电流的几倍甚至几十倍。当投入的电力电容器组产生的涌流，大于该处的最大短路电流时，就会损坏用电设备。企业在电容补偿柜中安装滤波电抗器，串联在电力电容器前端，可以限制合闸涌流，保护用电设备不受影响。

二、抑制高次谐波

谐波对电网、电力电容器、用电设备的影响极大。谐波严重时会使用电设备过电流、过电压运行；加速电气设备绝缘老化；降低变压器、电动机等用电设备的使用寿命；影响电力电子器件、计算机系统、通讯系统的正常运行。

在电力电容器前端串联滤波电抗器，通过调整滤波电抗器的电抗率，可以抑制系统的某次谐波。例如14%电抗率的滤波电抗器，可以滤除3次谐波；7%电抗率的电抗器，可以抑制5次、7次谐波。

电容补偿柜中加装滤波电抗器，可以保护企业用电设备的安全，降低谐波对电力电容器的影响，保障无功补偿装置的安全与稳定。
