电流速断保护的保护范围是什么

来源：库克库伯电力电容器发布日期：2025-10-16 16:46:52【大中小】

电流速断保护是电力系统中一种重要的继电保护方式，以其动作迅速为主要特点。要准确理解其保护范围，必须首先明确其工作原理和整定原则。

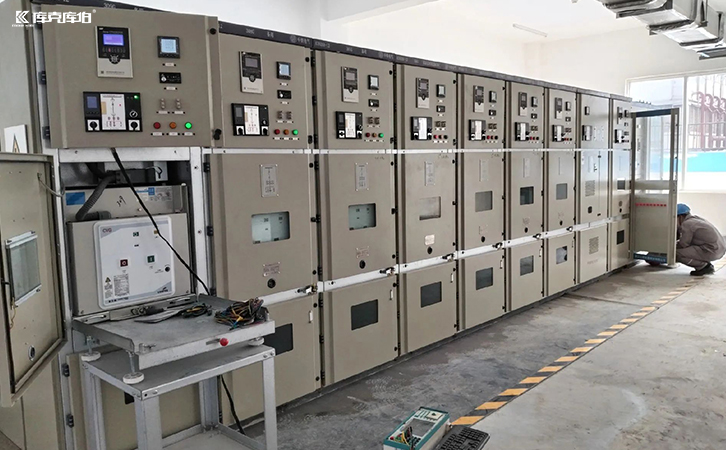

电流速断保护

一、电流速断保护的工作原理与整定原则

电流速断保护是一种无时限（或具有极短固定时限）的电流保护。其动作逻辑非常简单：当保护装置检测到的电流值超过其预先设定的动作电流（即整定值）时，保护立即发出跳闸指令。

其整定值的计算原则是：躲过被保护线路末端最大运行方式下的三相短路电流。

这个整定原则的核心目的是保证选择性，即只有在保护线路内部靠近首端的一段区域内发生严重故障时，该保护才动作，而对于线路末端及下游线路的故障，它不应动作。

二、电流速断保护的保护范围

1、非全长保护

电流速断保护不能保护被保护线路的全长。它的保护范围通常仅限于线路的起始端（靠近保护安装处）。这是因为短路电流的大小与短路点至电源的电气距离成反比。距离保护安装点越远，短路电流越小。在线路末端，短路电流I_k会减小到与动作整定值I_{act}相等甚至更小，保护将无法启动。

2、随系统运行方式变化的可变范围

最大运行方式：当系统阻抗最小时，同一故障点的短路电流最大。此时，保护范围最长，可能能达到线路全长的50%或更多。

最小运行方式：当系统阻抗最大时（如某些发电机或线路退出运行），同一故障点的短路电流最小。

3、保护范围的界定

电流速断保护的保护范围，理论上是指从保护安装处到线路某一点的距离，在该点发生相同类型的短路（通常是三相短路）时，流经保护的短路电流恰好等于其动作电流整定值。

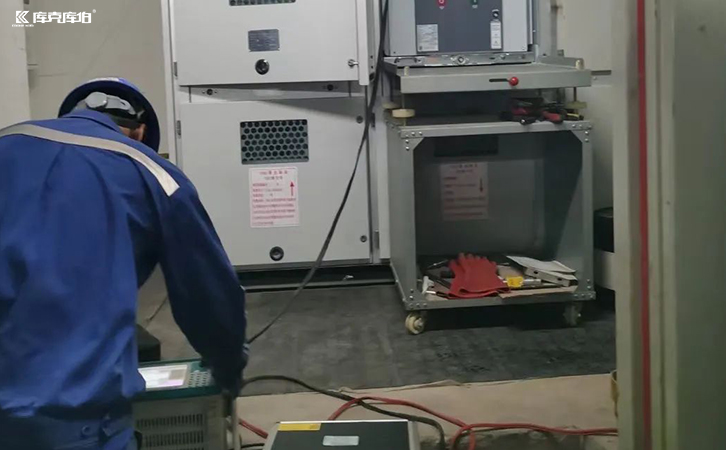

电流速断保护

综上所述，电流速断保护的保护范围是被保护线路起始端的一部分，且该范围随系统运行方式的改变而显著变化。
