电力电容器一次系统图指的是什么

来源：库克库伯电力电容器发布日期：2025-02-14 16:16:22【大中小】

电力电容器一次系统图是指在电力系统中，电容器及其相关设备的整体布置和连接方式的示意图。一次系统图主要展示了电气设备之间的电气连接和配置，以及它们如何互相作用。对于电力电容器的一次系统图，通常包括以下内容：

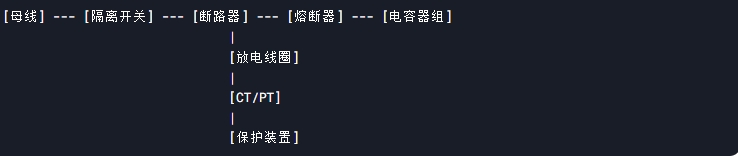

一次系统图

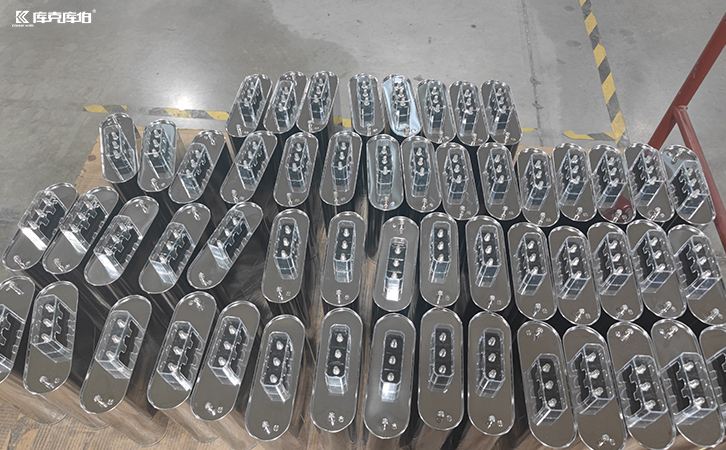

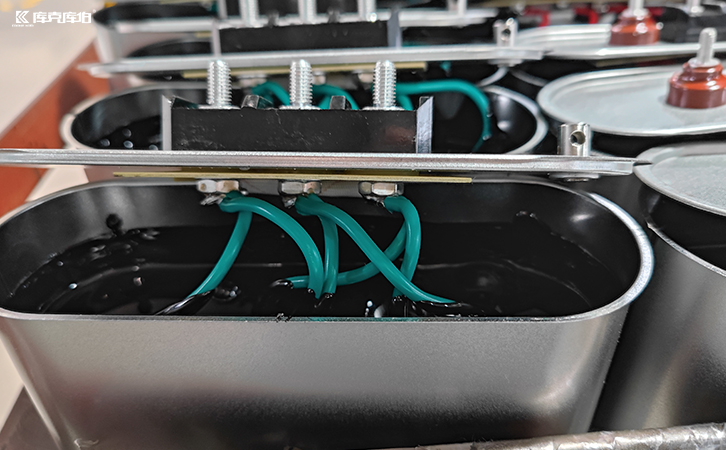

低压电力电容器

1.电容器组：展示了电容器的数量、类型和容量配置。通常情况下，电力电容器会以组的形式配置，并且通过电缆与电力系统中的其他设备连接。

2.断路器与隔离开关：在电容器组和电力系统之间，通常会配置断路器（用于保护电路）和隔离开关（用于隔离电容器和系统）。这些设备的开关位置和工作状态通常会在一次图中表示出来。

3.接地系统：电力电容器需要接地，尤其是高压电容器，接地系统通常会在一次图中标明。

4.继电保护装置：一次系统图会展示电容器组的保护装置，比如过电流保护、过电压保护和谐波保护等。

5.电缆和导线连接：一次图中还会标明电容器与电网或配电系统之间的电缆走向和接线方式。

6.补偿电容器与其他设备的接口：如果有其他设备（如无功补偿控制器、滤波器等），这些设备的连接关系也会在一次图中显示。

低压电力电容器

一次系统图的主要目的是直观地展示电力电容器的布置与电气连接方式，帮助电力工程师理解设备的配置，并且在故障发生时能迅速判断设备的工作状态和故障点。
