电力电容器串联电抗器后额定电压提高

来源：库克库伯发布日期：2021-08-17 16:39:13【大中小】

随着电气自动化程度的提高，非线性负载设备大量使用，这给企业带来了严重的谐波，工业企业需要串联滤波电抗器进行谐波治理。但是电力电容器串联电抗器之后，电容器的额定电压需要提高，否则电容器会因长期过电压运行损坏。

1、串联电抗器后额定电压提高

正常情况下，电力电容器串联电抗器后，电容器两端电压会升高，需要适当抬高电容器的额定电压等级。在400V系统中，串联7%电抗率的电抗器，电力电容器额定电压建议选择480V；串联14%电抗率的电抗器，电力电容器额定电压建议选择525V。

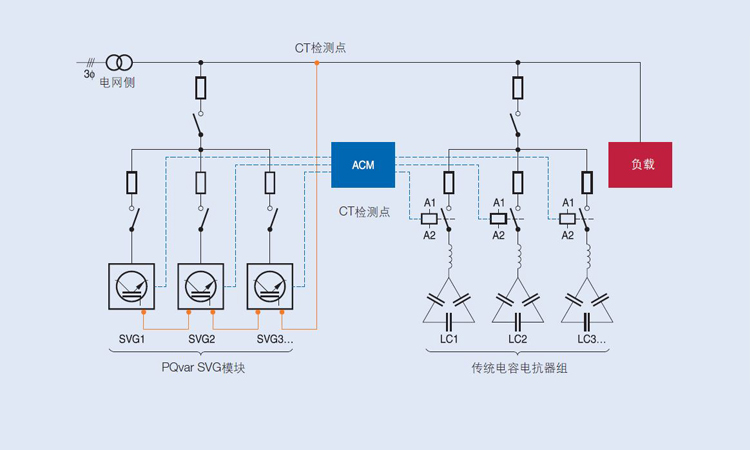

电力电容器串联电抗器

2、串联电抗器后补偿容量变小

电容器的额定容量，是该电容器在额定电压下输出的容量。但是因为电力电容器额定电压提高，电容器实际补偿容量会有所降低。例如415V、30kvar的电容器，在400V系统的输出容量为27.9kvar；而450V、30kvar的电容器，在400V系统实际的输出容量为23.7kvar。

3、未提高额定电压

如果电力电容器串联电抗器后，企业为提高电容器额定电压。将会导致电力电容器长期过电压运行，电容器会出现温升高、发热、绝缘老化加速、频繁放电击穿等故障，严重时可能会导致着火爆炸事故的发生。

电力电容器是企业电力系统的重要的元件，直接影响电网的安全、经济运行。电力电容器串联电抗器后，应该提高电力电容器的额定电压，确保其安全稳定运行。
