由于工业自动化程度越来越高，电力电子设备的广泛应用，电网中谐波污染更加严重。为了降低谐波对电力补偿器的影响，通常会串联电抗器进行滤波。串联电抗器之后，企业应该关注电力补偿电容器和滤波电抗器的选型问题。

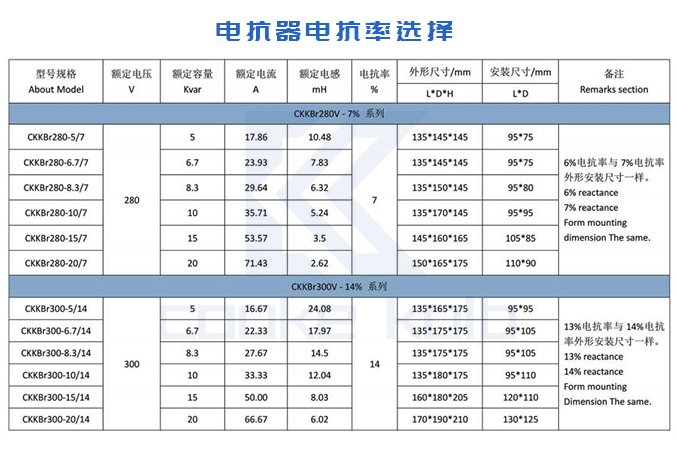

1、滤波电抗器电抗率的选择

谐波的次数不同，需要采用不同电抗率的滤波电抗器。如果电网中的谐波以3次谐波为主的话，建议采用14%电抗率的滤波电抗器；如果电网中的谐波以5次、7次谐波为主的话，建议采用7%电抗率的滤波电抗器。

电力补偿电容器串联电抗器的选型问题

2、电容器额定电压的选择

串联滤波电抗器以后，电容器两端的电压会有提升，因此需要重新选择电力补偿电容器的额定电压。在400V供电系统中，如果串联7%电抗率的滤波电抗器，电力补偿电容器的额定电压应提升为480V；如果串联14%电抗率的滤波电抗器，电力补偿电容器的额定电压应提升为525V。

3、电容器容量和数量

额定电压提升之后，电力补偿电容器实际输出的容量会降低，因此需要重新计算系统无功补偿容量，避免欠补的情况发生。再根据新的补偿容量，选择电力补偿电容器的额定容量和数量，保障无功补偿装置的安全运行。

谐波不仅会对电力补偿电容器产生影响，还会对电网中其他用电设备造成影响，因此需要串联电抗器进行谐波治理。但是串联电抗器之后，一定要关注电抗器的电抗率、电容器的额定电压和容量的选择，确保补偿装置安全稳定运行。
