串联7%的滤波电抗器后电力电容器怎么选

来源：库克库伯发布日期：2022-05-16 17:07:22【大中小】

滤波电抗器，是企业用来抑制高次谐波、限制合闸涌流的设备。一般情况下，当电网谐波以5次、7次为主时，会串联7%电抗率的滤波电抗器。那么企业选用7%电抗率的滤波电抗器后，电力电容器应该怎么选呢？

1、电容器类型的选择

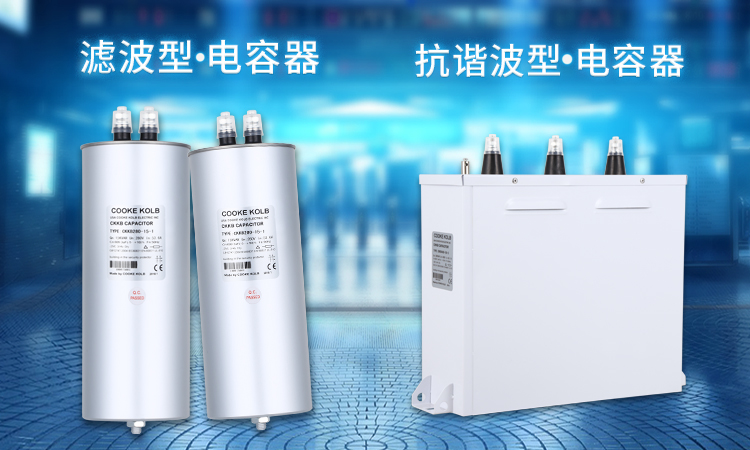

串联7%电抗率的滤波电抗器，可以抑制电网中的部分谐波。当企业电网中存在谐波时，纯电容补偿方案已经不适用了。一般情况下，建议企业根据谐波电流畸变率（THDI）选择滤波型电力电容器或者抗谐波型电力电容器。

串联7%的滤波电抗器后电力电容器怎么选

2、额定电压的选择

串联滤波电抗器后，电力电容器两端的电压会有所升高，因此企业需要重新选择电力电容器的额定电压等级。以380V系统为例：使用纯电容补偿方案时，一般选择额定电压440V的电力电容器；串联7%电抗率的滤波电抗器后，一般选择额定电压480V的电力电容器；如果串联14%电抗率的滤波电抗器，一般选择额定电压525V的电力电容器。

3、补偿容量的选择

电力电容器的额定容量，是指该电容器在额定电压下的输出容量。一般情况下，电网电压比额定电压低，电力电容器的实际输出容量也会比额定容量低。串联滤波电抗器后，电力电容器额定电压等级升高，电力电容器实际输出容量会降低，因此企业需要适当增加电力电容器的数量或容量。

非线性负荷的大量应用，给企业电网带来了严重的谐波污染。串联滤波电抗器，可以解决企业电网的谐波问题。但是串联滤波电抗器后，电力电容器的参数也要重新选择。
