变频器对并联电容器无功补偿的影响

来源：库克库伯发布日期：2021-11-16 16:46:09【大中小】

随着电力电子技术的不断发展，变频器在电力系统的应用越来越广泛。但是作为非线性负荷设备，其运行时会产生大量谐波，电网谐波会对并联电容器的运行产生影响。为了保障并联电容器的稳定运行，人们需要进行谐波治理。

1、谐波的影响

作为电力系统典型的谐波源，变频器究竟会对电力电容器产生哪些影响呢？电网谐波对并联电容器的影响，主要体现在降低使用寿命、导致电容器故障损坏等两个方面。

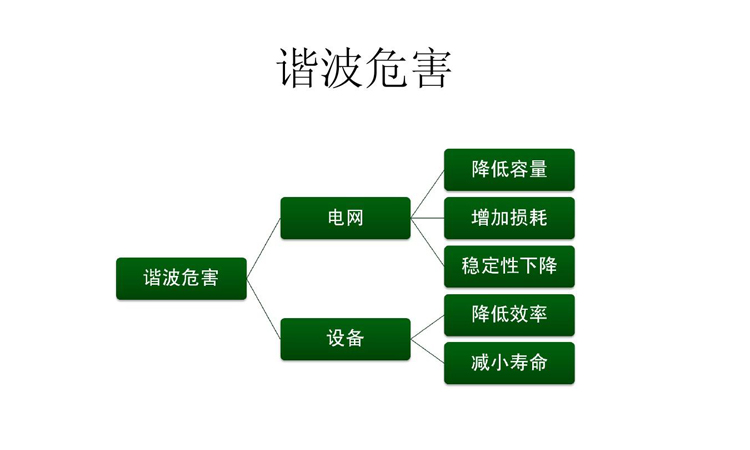

谐波的危害

①降低使用寿命。当电力系统中存在谐波时，电压波形会发生畸变，从而导致电容器局部放电时间增长，加速电容器介质的老化，影响并联电容器的使用寿命。

②电容器故障损坏。当电网中存在谐波时，电容器对谐波有放大效果，当大量谐波电流进入并联电容器，容易造成并联电容器过电流运行，从而出现过热损坏；另外并联电容器和谐波源在同一母线时，会产生并联谐振对电容器造成破坏，严重时还会影响到整个用电系统。

2、谐波的治理

为了降低谐波的影响，保障并联电容器的稳定运行，企业需要进行谐波治理。目前企业常用的谐波治理方法有两种，一种是并联电容器串联滤波电抗器，组成LC无源滤波回路进行谐波治理；另一种是安装有源滤波器进行谐波治理。

在工业企业的电力系统中，变频器的影响十分广泛。作为典型的谐波源，变频器会影响并联电容器的使用寿命，严重时还会造成电容器故障损坏。为了降低谐波对电容器的影响，企业可以使用滤波电抗器、有源滤波器等装置进行谐波治理。
