并联电容器和滤波电抗器的选型规则

来源：库克库伯发布日期：2021-10-28 16:39:03【大中小】

由于感性负载和非线性负载的大量应用，企业电网中普遍存在无功问题和谐波问题。通常企业会使用并联电容器进行无功补偿，用滤波电抗器进行谐波治理。那么并联电容器和滤波电抗器应该如何选型呢？

1、并联电容器的选型

选择电容器时，需要注意并联电容器类型、额定电压的选择。

①普通用电场景，使用普通并联电容器即可；电网中存在谐波时，可以选用滤波型电容器或抗谐波型电容器；有防爆要求时，可以选用防爆电容器；高原地区或高温地区使用时，可以向电力电容器厂家定制。

②合适的额定电压等级，可以确保电容器长期稳定运行。选择额定电压时，需要注意接入电容器和电抗器后电压升高、电压波动、1.1倍过电压等因素。

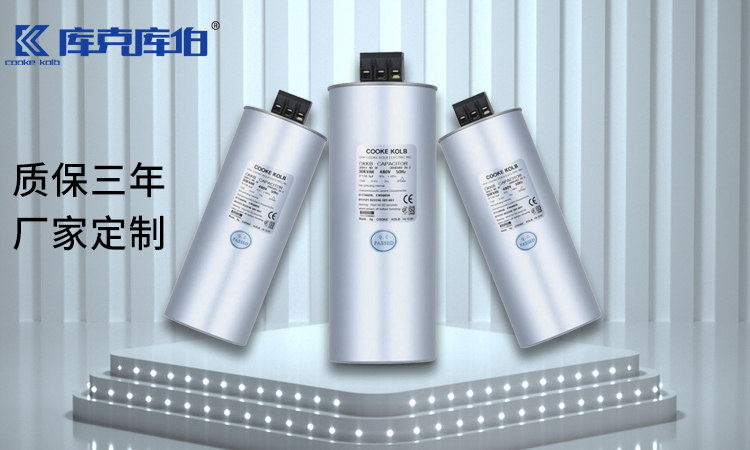

并联电容器

2、滤波电抗器的选型

选择滤波电抗器时，主要考虑电抗率的选择。作为电力电容器厂家，库克库伯有丰富的选型经验。例如以3次谐波为主时，建议选用14%电抗率的滤波电抗器；以5次谐波、7次谐波为主时，建议选用7%电抗率的滤波电抗器。

选择滤波电抗器的电抗率之后，需要适当调整并联电容器的额定电压等级。在380V的用电系统中，串联7%电抗率的电抗器，建议选用480V的电容器；串联14%电抗率的电抗器，建议选用525V的电容器。

随着工业的不断发展，电网中无功问题和谐波问题越来越严重。并联电容器和滤波电抗器可以实现无功补偿和谐波治，被广泛应用于各行各业。
