并联电容器串联电抗器可以起到哪些作用

来源：库克库伯发布日期：2021-05-08 10:16:37【大中小】

在企业电网中，并联电容器作为无功补偿装置，主要用来改善电网环境、提升电能质量，保障企业电网的安全运行。而一部分企业会在并联电容器前端串联电抗器，这样做究竟能起到什么样的效果呢？

在企业电网中，将并联电容器前端串联电抗器可以起到两个作用：分别是限制合闸涌流和抑制高次谐波。

①限制合闸涌流

当并联电容器在合闸时，可能会出现合闸涌流，严重时可达到几十倍额定电流。对于企业来说，合闸涌流会造成并联电容器损耗，影响电容器的使用寿命，因此企业需要对其进行治理。而合闸涌流通过电抗器后，电抗器会阻止合闸涌流通过，从而可以有效地降低合闸涌流。

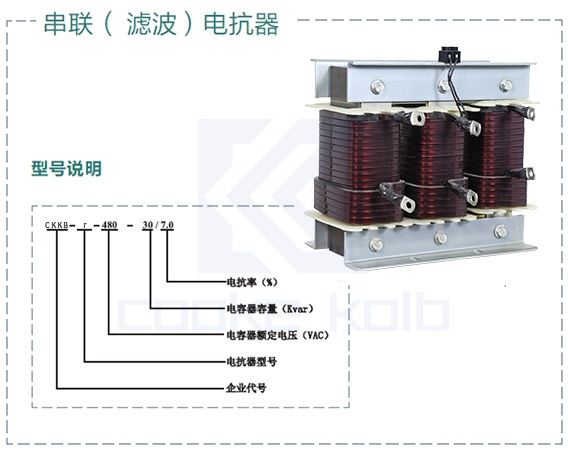

并联电容器串联电抗器

②抑制高次谐波

用电设备运行过程中，会受到谐波的影响，出现过电压和过电流运行。这会对并联电容器等用电设备产生巨大影响，甚至直接导致用电设备损坏。而并联电容器串联电抗器之后，会构成LC无源滤波回路，通过调整电抗器的电抗率，来滤除系统中不同次数的谐波。

总的来说，并联电容器串联电抗器，既可以限制合闸涌流的大小，保护并联电容器和接触器的安全；又可以抑制高次谐波，降低谐波对并联电容器和其他用电设备的影响，保障企业电网的安全与稳定。如果企业存在合闸涌流和谐波的话，应当使用并联电容器串联电抗器的方式，解决这些问题。
