并联电容器串联电抗器后怎么选电抗率

来源：库克库伯发布日期：2021-04-23 09:17:35【大中小】

电网中非线性负载设备，是典型的谐波源，会给企业造成严重的谐波污染。但是因为谐波源不同，电网中的谐波次数也不同，最终造成的影响也不同。并联电容器串联电抗器，可以通过不同电抗器的电抗率，来抑制不同次数的谐波。那么企业应该如何选择电抗率呢？

1、企业常用的电抗率

当企业电网中的谐波为三次谐波，且谐波含量超过或接近标准时，可以采用14%电抗率的电抗器进行谐波治理。

当企业电网中的谐波为五次、七次谐波，且谐波含量超过或接近标准时，可以采用7%电抗率的电抗器进行谐波治理。

当企业电网中的谐波以五次谐波为主、并含有少量三次谐波时，可以采用7%电抗率的电抗器进行谐波治理。

当企业电网中，存在三次、五次谐波，且两者含量都很大时，可以采用14%电抗率和7%电抗率两种电抗器混装的方式，进行谐波治理。

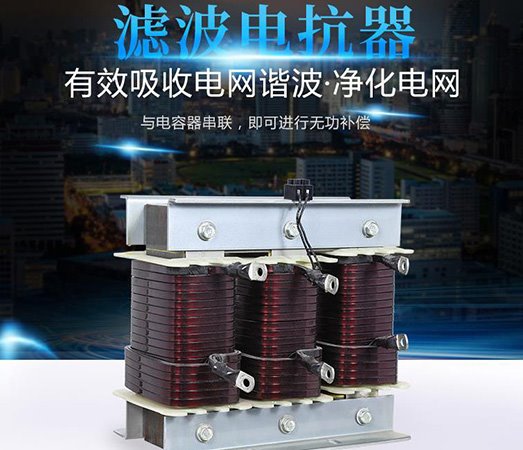

滤波电抗器

2、选择电抗率时需要注意的问题

并联电容器串联电抗器进行谐波治理时，必须选择合适的电抗率，否则会引发谐波放大和谐振，影响并联电容器的正常运行及使用寿命。

如果企业安装电抗器进行谐波治理，应注意串联电抗器带来的电压升高问题，适当提高并联电容器的额定电压等级。

总而言之，选择合适的电抗率，可以抑制高次谐波，降低谐波对并联电容器及用电设备的影响；但是电抗率选择错误，将会给企业带来更加严重的损失。
