阻性负载线路需要投入电力补偿电容器吗？原理解析与应用建议

返回列表来源：发布日期：2024-08-09 16:18:23【大中小】

在纯阻性负载线路中投入电力补偿电容器通常没有实际作用，且可能引发系统电压升高等负面影响，因此不建议在此类线路上进行无功补偿。企业在进行电能质量治理时，需要根据负载的实际特性来选择合适的补偿方案，以避免设备误用带来的运行风险。

一、为什么阻性负载不需要无功补偿

要理解这一问题，首先需要明确功率因数的基本概念以及不同负载的用电特性。

纯阻性负载（如白炽灯、电加热器等）的功率因数理论上为1.00。此类负载在运行过程中主要消耗有功功率，不产生无功功率，其电流和电压相位保持同步。既然系统中不存在需要补偿的无功功率，自然也就无需额外接入补偿设备。

电力补偿电容器的主要功能是补偿感性负载（如电动机、变压器等）运行时产生的无功功率。通过引入电容性无功功率，可以抵消感性无功，从而改善系统的整体功率因数，减少电网中的无功功率需求。对于本身不产生无功的阻性负载，电容器无法发挥其设计初衷的作用。

在不需要无功补偿的线路上强行投入设备，不仅无法带来收益，反而可能对电网安全造成隐患。

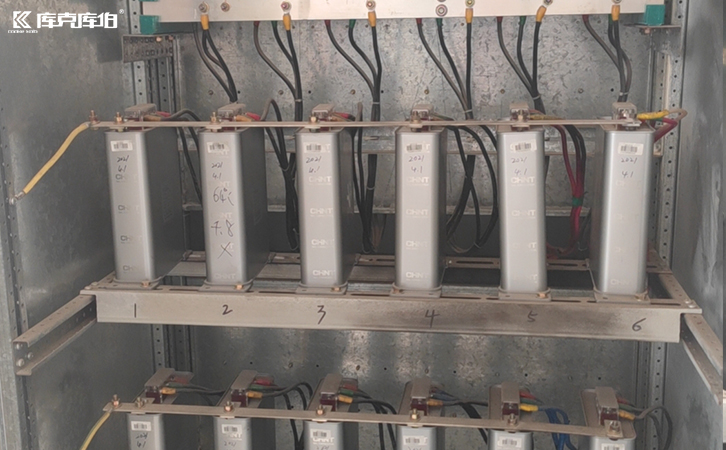

电力补偿电容器

由于阻性负载本身不需要无功补偿，接入电力补偿电容器会在电网中引入额外的电容性无功功率。这可能导致系统功率因数超过1.00，形成“超前功率因数”状态。

超前功率因数状态可能引起局部电网电压升高，尤其是在电网容量较小或负载较轻的情况下，这种电压波动会更加明显。长期的过电压运行可能加速设备绝缘老化，增加系统不稳定的风险，甚至导致敏感设备频繁跳闸或损坏。

为了实现安全、高效的电能质量治理，补偿设备应严格匹配对应的负载类型。

电力补偿电容器应当主要用于感性负载较多的场合，如电动机、变压器和电感性照明设备等。在这些场景中，电容器有助于降低无功功率，改善功率因数。在包含阻性和感性设备的混合负载线路中，则可以根据感性负载的实际无功需求，进行优化配置和分组投切。

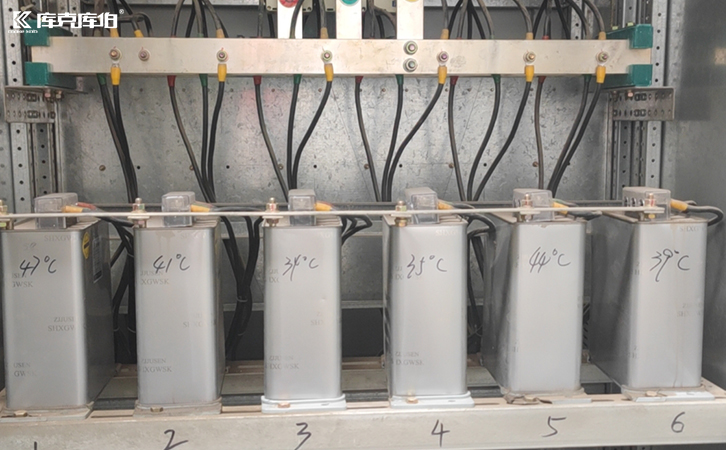

电力补偿电容器

对于存在冲击性负载或变频负载的场景，无功功率变化速度极快。传统的电容柜由于采用分级投切，响应时间可能存在一定延迟，难以完全匹配动态波动。此时，可考虑结合现场工况评估采用SVG（静止无功发生器）等支持毫秒级响应的动态补偿方案，以维持电压与功率因数的相对稳定。

电能质量治理是一项系统性工作，实际治理效果受现场工况、负载类型、设备配置和运行数据等多种因素影响。在规划无功补偿与谐波治理方案时，建议参考相关国家及行业标准进行科学测算。
