低压电力电容器组装规范与安装步骤指南

返回列表来源：发布日期：2023-07-31 16:17:10【大中小】

低压电力电容器的组装与安装质量直接影响无功补偿效果与电力系统的稳定运行，规范的组装流程需严格遵循选材准备、标准化安装、质量检测及后期维护四个核心环节。正确的安装方法有助于提升电力传输的稳定性，而操作不当则可能对电力系统造成负面影响。

一、组装前的选材与环境准备

在进行「低压电力电容器」组装之前，首先需要准备好所需的材料和工具。主要材料包括电容器本体、连接器、绝缘胶带、绝缘板等。在选型时，应确认所选购的材料符合相关国家标准，并建议准备适量的备用件以应对突发需求。此外，安装环境应保持干燥、通风，避免在粉尘过多或湿度过高的环境中进行组装作业。

二、标准化组装与接线步骤

组装过程需要按照规范的工序逐步推进，以降低运行风险：

1.表面清洁与检查

在组装前，需将电容器及相关配件清洁干净，确保表面无灰尘、油污等杂质，以免影响后续电气连接的质量。

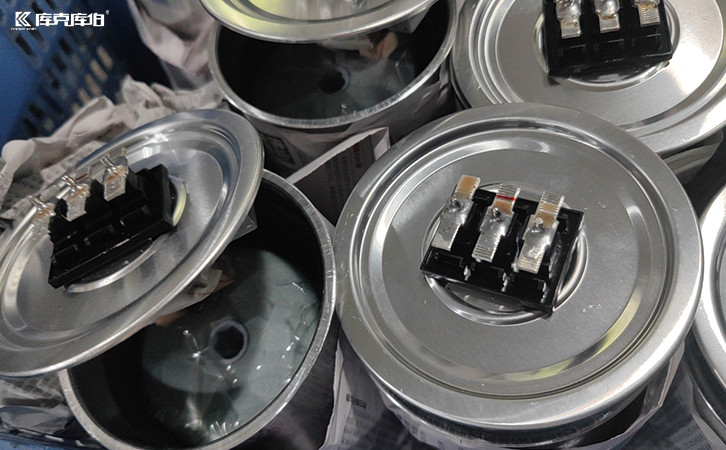

低压电力电容器

2.端子连接与绝缘处理

将电容器放置在稳固的安装平台上，参照接线图纸将连接器正确接入电容器端子。需确认连接器与端子接触良好且无松动。随后，做好电容器及连接部位的绝缘处理，并在必要时加装绝缘板，避免其他电气元件对其产生干扰。

3.设备固定与电缆接入

使用合适的工具将电容器牢固固定在安装座上，防止设备在运行中因震动而发生位移或松动。最后，根据图纸将电缆连接至电容器另一端，确保连接可靠，并使用端子套等附件进行固定与防护。

低压电力电容器

4.组装后的质量检测项目

组装完成后，必须进行系统的质量检测，以验证各项指标是否符合运行要求。常见的检测项目包括绝缘电阻测试、耐压测试以及连接部位的紧固度检查。对于采用全干式结构的低压干式电容器，虽无漏油风险，但仍需检查外观是否存在异常；若使用油浸式设备，则需重点排查密封性。通过严格的检测，有助于保障设备在复杂工况下的长期稳定运行。

5.日常维护与运行保养

设备投入运行后，定期的维护与保养有助于延长电容器的使用寿命。日常维护工作包括定期清洁设备表面、检查连接器的紧固状态，以及排查设备是否存在异常温升或漏电情况。针对无功补偿与电能质量治理需求，库克库伯电气等品牌可提供包含安装指导、日常运维指导及基础故障排查在内的技术服务支持。通过规范的维护机制，能够及时发现并处理潜在问题，保障电力系统的安全可靠运行。
