治理谐波：滤波电抗器与滤波器如何选择？

返回列表来源：发布日期：2023-12-22 16:16:48【大中小】

治理谐波时，滤波电抗器与滤波器没有绝对的优劣之分，具体选择取决于现场谐波的频次复杂度、项目预算以及安装空间等实际工况。谐波信号长期存在会导致电力质量下降，不仅可能引起设备频繁跳闸，还可能击穿设备绝缘或干扰电路板正常工作，因此合理选型对于保障电网运行至关重要。

一、滤波电抗器与滤波器的技术特点

在电能质量治理领域，不同的设备针对的谐波特性有所区别，了解其技术特点是选型的基础。

滤波电抗器通常与电容器组合构成无源滤波回路，通过选择特定的电感和电容参数来滤除固定频次的谐波信号。这种方案的优势在于造价相对较低、体积较小，便于日常安装和维护。对于谐波成分相对单一、稳定的用电系统，无源滤波方案能够提供较为稳定的谐波抑制效果，减少对电力设备的干扰。

面对频次复杂、动态变化的谐波，有源滤波器（APF）作为一种主动谐波控制设备，展现出不同的技术优势。它支持快速响应，能够针对不同的谐波频率进行动态调节，提供更精确的谐波抑制效果。当现场存在大量变频负载或冲击负载时，有源滤波器可以有效改善电力质量，降低系统谐振风险。

在选用谐波治理设备时，不能单纯比较理论效果，而应综合考虑以下关键因素，以匹配实际工况。

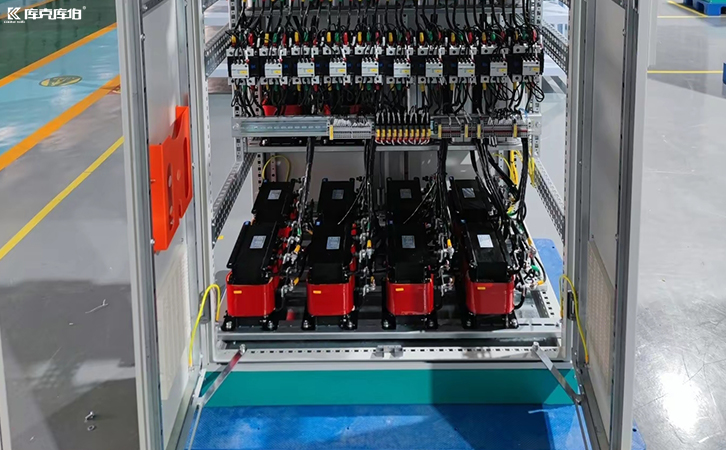

滤波电抗器

具体的谐波问题对设备的要求有所不同。如果仅需简单、经济高效地治理特定频次的谐波，传统的滤波器或滤波电抗器组合是不错的选择。若系统内存在多个复杂的谐波频率，且负载波动较大，那么具备动态调节能力的有源滤波器可能更适合。

项目预算和现场空间是重要的制约条件。通常情况下，滤波电抗器及无源滤波方案的价格相对较低，且部分设备体积较小，有助于节省安装空间并降低工程成本。如果项目预算有限或配电室空间受限，这类方案具有较高的可行性。

根据现场条件，有时需要采用组合方案。例如，当系统同时存在谐波超标和功率因数不达标的问题时，单一设备可能无法完全满足需求。此时，可以将APF有源滤波器与SVG静止无功发生器或无功补偿柜搭配安装，以综合处理谐波、无功和三相不平衡等多类电能质量问题。

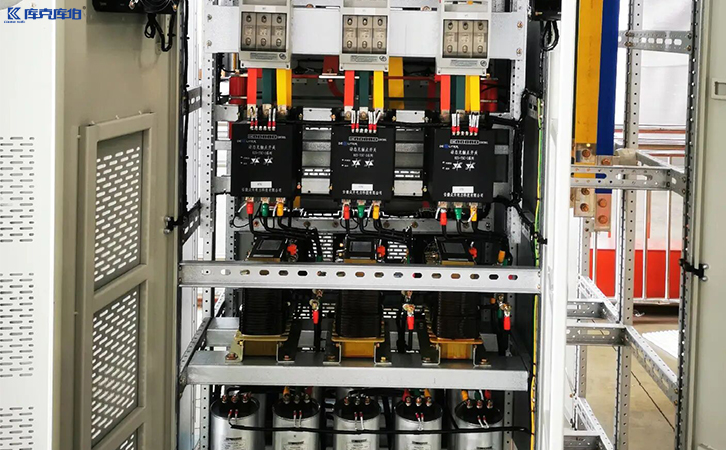

滤波器

综上所述，滤波电抗器和滤波器都是改善电力质量的有效设备。用户应全面评估自身用电系统的谐波污染情况、预算限制及技术要求，选择最符合实际工况的治理方案，从而为电力设备提供可靠的运行环境。
