阻抗三角形、电压三角形与功率三角形的关系解析及工程应用

返回列表来源：发布日期：2024-06-25 16:12:05【大中小】

阻抗三角形、电压三角形和功率三角形是描述交流电路中阻抗、电压和功率物理量之间相互关系的几何模型，三者通过电流和相位角相互关联，共同反映了电路的运行状态与能量转换特性。在电力系统分析与电能质量治理中，理解这三者的关系有助于更准确地评估电路特性并制定相应的优化方案。

一、三大三角形的核心概念与内在联系

在电力系统中，这三个三角形分别从不同维度描述了电路的物理量，它们之间存在严密的数学与物理逻辑。

阻抗三角形决定了电路的整体阻抗特性，包括电阻和电抗的比例关系；而电压三角形则反映了电路中各个节点或元件上的电压分布情况。在实际计算中，电路中的电流可以通过阻抗三角形和电压三角形的关系来推导。当已知系统电压和负载阻抗时，两者结合即可确定回路中的电流大小及相位。

电压三角形中的电压矢量可用于计算电路中各个元件的电流分布。将这些电流参数与阻抗特性相结合，可以进一步推导出电路的有功功率和无功功率，从而构建出功率三角形。功率三角形直观地展示了视在功率、有功功率和无功功率之间的矢量关系，是评估电能利用效率的重要工具。

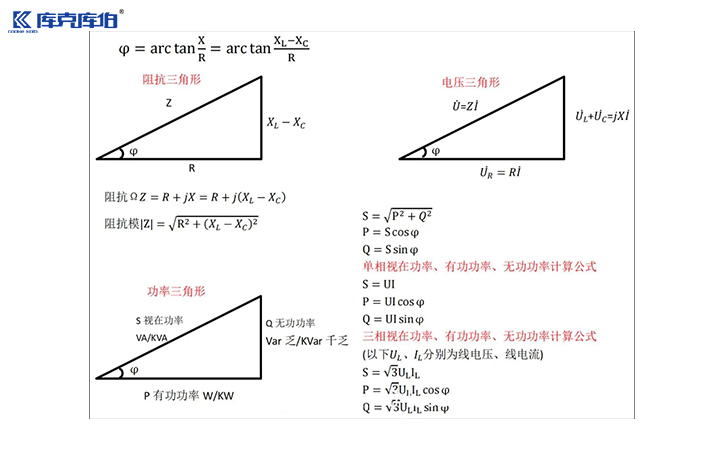

阻抗三角形

阻抗三角形确定了电路的总阻抗及其相位角，而功率三角形则通过这个总阻抗和系统电流来计算电路的功率特性。两者的相位角在数值上是相等的，这意味着电路的阻抗特性直接影响了功率因数的高低。通过改善阻抗特性，可以有效优化功率三角形的形态，提升系统的有功功率占比。

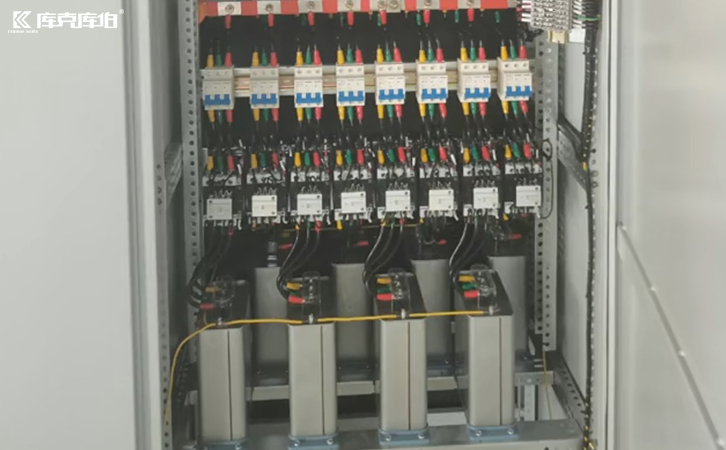

在工业制造、新能源、冶金、化工等用电场景中，深入理解上述三角形关系对于解决无功不足、功率因数偏低、谐波干扰等电能质量问题具有指导意义。例如，当功率三角形显示无功功率占比过大时，通常意味着系统需要进行无功补偿。

阻抗三角形
