电网谐波环境下如何选择电力电容器及综合治理方案

返回列表来源：发布日期：2023-06-25 15:35:53【大中小】

在存在电网谐波的工况下，选择电力电容器需重点关注其抗谐波能力、介质材料以及绝缘结构。通常建议采用具备抗谐波设计的金属化聚丙烯薄膜电容器，并根据现场环境搭配相应的绝缘外壳与防爆结构；同时，单纯依靠电容器无法完全消除谐波，需串联匹配的电抗器或结合有源滤波器进行综合治理，以降低谐波放大与设备损坏风险。

一、电网谐波对电力系统及电容器的影响

电网谐波是由非线性负载等因素引起的电压和电流基波之外的频率成分。谐波不仅会导致电网传输损耗增加、功率因数下降，还会对补偿设备造成冲击。在谐波环境下，传统电容器容易因谐波电流叠加而导致过流、过热，甚至出现频繁鼓包、漏液或损坏等问题。因此，在谐波工况下进行无功补偿时，必须选择具备相应抗谐波能力的设备。

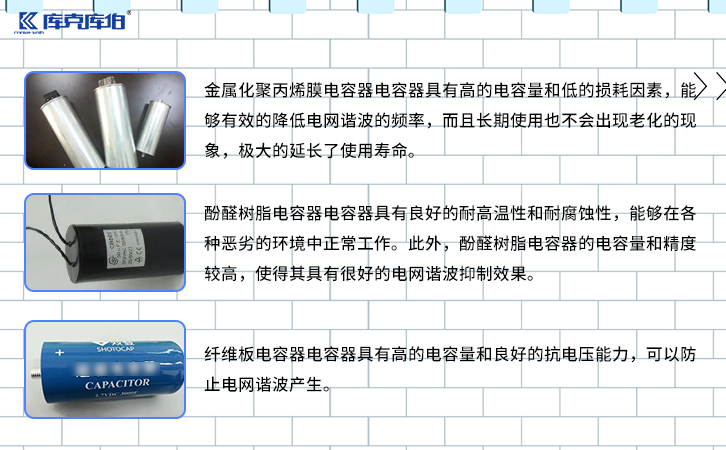

针对谐波抑制与无功补偿需求，电容器的介质与结构材料选择至关重要：

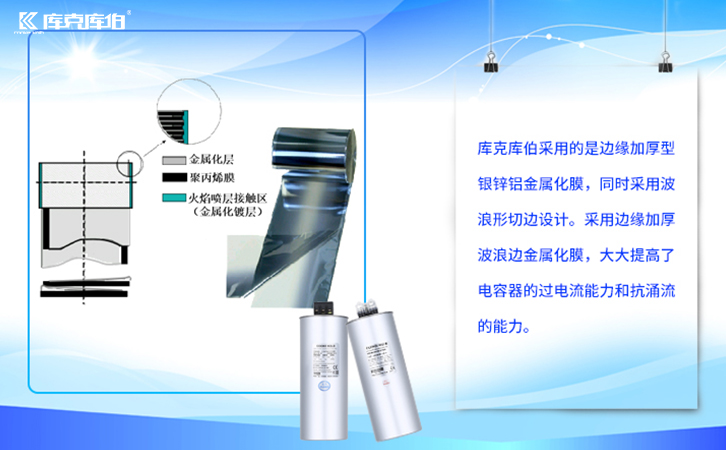

金属化聚丙烯薄膜是目前常用于抗谐波电容器的核心介质材料。该材料具有较低的介质损耗和较好的自愈性能，有助于降低运行时的发热量。在长期运行中，优质的薄膜材料能够保持较好的电气性能，有助于延长设备的使用寿命。需要注意的是，电容器对过电压较为敏感，因此在选型时需确保其额定电压与系统谐波电压相匹配。

电力电容器

为了适应高温或恶劣环境，部分电容器会采用酚醛树脂等耐高温、耐腐蚀的绝缘封装材料。这类结构工艺有助于提升电容器的环境适应性，使其在复杂工况下保持稳定。但在大容量设计中，需综合评估绝缘材料的散热性能与介质损耗，避免对电路的正常运行产生不利影响。

对于安装空间允许且对安全性要求较高的场景，采用纤维板等强化绝缘材料或特殊防爆外壳结构的电容器也是一种选择。这类设计有助于提升设备的抗电压冲击能力，降低异常工况下的运行风险。例如，部分防爆型干式电容器通过了相关老化与破坏试验，能够在内部压力异常时降低安全隐患。

抗谐波电容器

在实际应用中，电容器的抗谐波能力通常分为多个等级，选型时需根据现场实测的谐波畸变率进行匹配。此外，抑制电网谐波不能仅依靠电容器本身。常规方案中，电容器需串联匹配的电抗器来避开谐振点，防止谐波放大。

对于谐波问题较为严重的场景，建议采用组合治理方案：使用APF有源滤波器进行针对性的谐波治理，同时搭配电容器与电抗器进行基础无功补偿；若存在负载剧烈波动，还可引入SVG静止无功发生器进行动态补偿。通过综合评估系统电压、负载波动及治理目标，制定合理的设备配置策略，有助于保障电力系统的安全稳定运行。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
