谐波治理装置与滤波装置的效果对比及选型建议

返回列表来源：发布日期：2024-05-13 16:32:40【大中小】

谐波治理装置与滤波装置在治理效果上各有侧重，没有绝对的优劣之分，实际效果取决于电力系统的具体谐波频率、波形特征以及治理需求。通常，采用主动控制技术的设备在动态响应和复杂波形抑制上更具优势，而传统滤波设备则在特定频率的固定滤波中具备较高的成本效益。在实际应用中，合理评估系统工况是选择合适设备的前提。

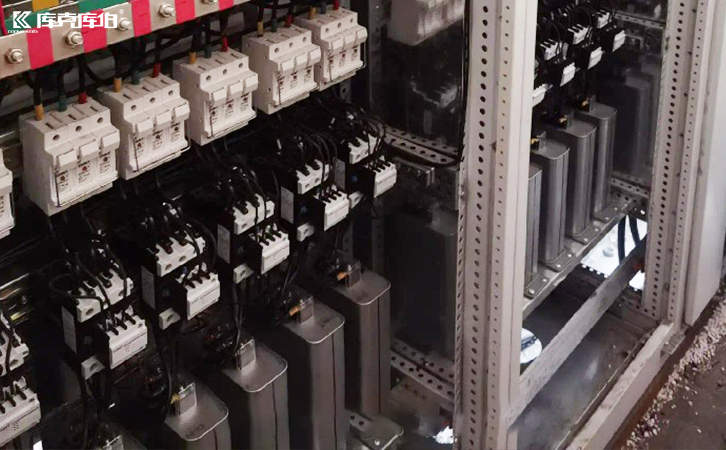

滤波装置

一、谐波治理装置的工作原理与优势

谐波治理装置主要通过产生与谐波电流相位相反的信号，来抵消系统中的谐波成分。这类设备通常采用主动滤波技术，利用电力电子手段精确控制输出信号的幅值和相位，从而实现对谐波的动态消除或削弱。

由于其具备主动控制能力，谐波治理装置能够针对特定频率或宽频带的谐波进行有效抑制，并对畸变波形进行修复。在负载变化频繁、谐波成分复杂的工况下，这种主动调节机制有助于维持电力系统的稳定运行，在一定程度上提升动态治理效果。

滤波装置是另一种常见的电能质量改善手段，其核心原理是利用谐波频率与基波频率的差异，通过滤波器的阻抗特性选择性地滤除或旁路谐波信号。根据技术路线的不同，滤波装置一般分为无源滤波器和有源滤波器两种类型。

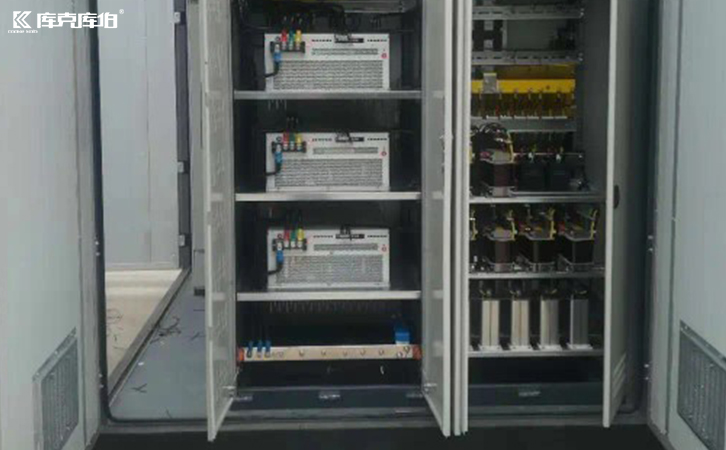

谐波治理装置

无源滤波器主要由电容、电抗和电阻等无源元件组成，结构相对简单，初期投入成本较低，适用于谐波频率固定且负载变化不大的场景。有源滤波器则结合了电力电子技术，性能更加稳定可靠，能够适应更复杂的电网环境。不过，对于某些宽频带或幅值波动剧烈的谐波信号，传统无源滤波装置的治理效果可能会受到一定限制。

在选择设备时，用户应综合评估电力系统的具体谐波频谱、负载特性以及项目预算。对于谐波成分单一且稳定的系统，可以考虑使用常规的滤波装置以控制成本；而对于谐波频谱复杂、负载波动大的场景，引入具备动态响应能力的谐波治理装置通常是更适宜的选择。
