污水处理厂无功补偿改造需要配置哪些核心元件

返回列表来源：发布日期：2023-07-06 14:59:36【大中小】

污水处理厂无功补偿改造通常需要配置电容器、电抗器、投切开关、保护器件以及动态无功发生器等核心元件。由于污水厂内大功率电机设备较多，合理配置这些元件并引入「无功补偿装置」，有助于改善电网质量并维持电气设备的稳定运行。

一、污水处理厂电力系统的无功需求特点

随着城市化与工业化的发展，污水处理厂的用电负荷日益复杂。厂内使用的污泥浓缩、压滤、污泥干化等大功率电动机，对电网的无功电力负荷要求较高。这类设备在启动和运行过程中，容易引起功率因数波动和电压变化。如果缺乏有效的治理，可能会增加力调电费压力，并影响整体电力系统的稳定性。

从硬件配置的角度来看，改造方案需要结合现场负载特性选择多样化的电气元件。

主要包括电力电容器和电抗器（反应器）。电容器用于提供基础的无功功率支持，而电抗器则用于限制合闸涌流并抑制潜在的谐波放大风险。此外，还需配置断路器、熔断器等保护开关，以确保回路的安全。

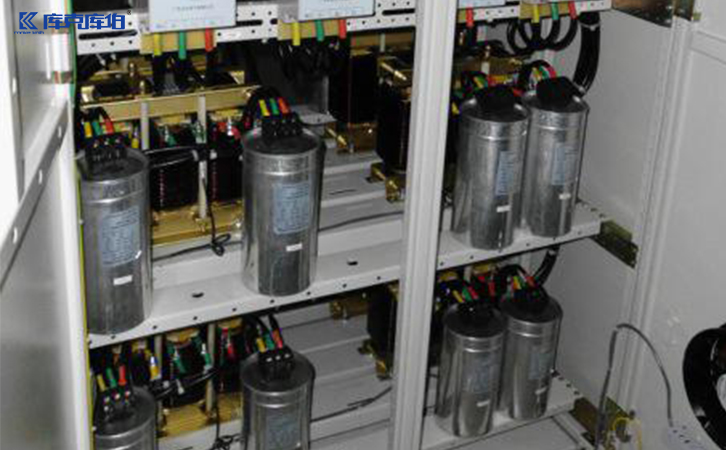

无功补偿装置

针对污水厂负载变化快的特点，通常需要配置动态无功发生器（SVG）或晶闸管投切开关（斩波器）。动态无功发生器能够实现毫秒级响应，适合处理功率因数快速变化和冲击负荷；控制器则是整个系统的大脑，负责实时监测电压和无功功率因数，并下发投切或调节指令。

在实际改造中，单一的静态或动态方案可能无法兼顾成本与效果。静态补偿主要通过并联电容器实现，实施相对容易，但难以应对容量大幅变化和电压波动问题。动态补偿系统则能更好地优化复杂工况下的无功负荷。

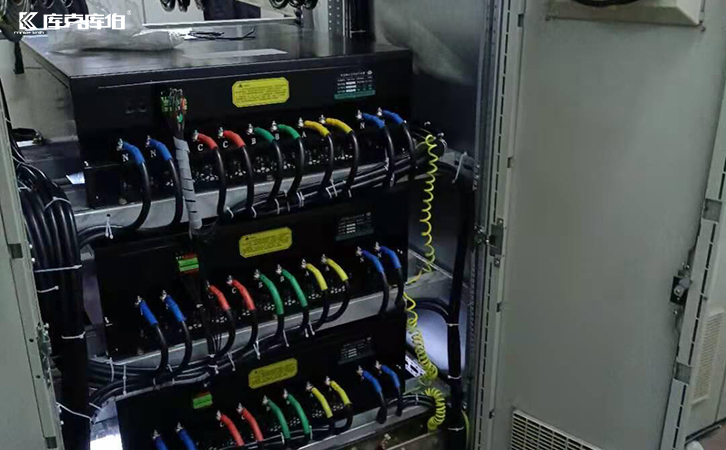

无功补偿方案

在具体的项目落地中，库克库伯电气等服务商通常会结合现场电能质量检测数据，提供组合治理方案。例如，采用电容电抗负责相对稳定的基础无功补偿，同时配置低压SVG进行动态无功补偿，从而在控制预算的同时满足污水厂对动态响应和电能质量的综合要求。

综上所述，污水厂无功补偿改造的元件配置并非一成不变，而是需要根据实际的配电结构、负载特性和治理目标进行综合评估。通过科学的选型与方案定制，能够有效提升厂区电力系统的运行效率与可靠性。
