无功补偿器怎么调成自动补偿模式？操作步骤与注意事项

返回列表来源：发布日期：2024-03-26 16:57:54【大中小】

将无功补偿器调成自动补偿模式，核心在于配置支持自动控制的智能控制器，并根据电网实际情况设定目标功率因数、电压阈值及投切策略，使设备能够根据实时监测的电路参数自动完成电容或电感的投切。

一、自动补偿与手动调整的区别

在手动调整模式下，操作人员需要通过观察电路参数，手动调整设备的电感或电容数值。而在自动调整模式下，系统能够根据电路参数的变化来自动调整其补偿数值，实现无需人工干预的自动化控制。

首先需要选择一个能够支持自动无功补偿的控制器。现代控制器通常基于微处理器或数字信号处理器（DSP），具备实时监测电网参数的能力。同时，必须确保电压和电流传感器正确连接到控制器上，以便准确采集电网状态。

根据电网的实际情况和无功补偿需求，在控制器中设置目标功率因数、电压阈值、响应时间以及过补偿限制等参数。此外，还需配置控制策略，例如固定时间间隔扫描、事件触发扫描或基于特定条件的扫描，以此决定控制器如何根据监测数据控制设备的投切。

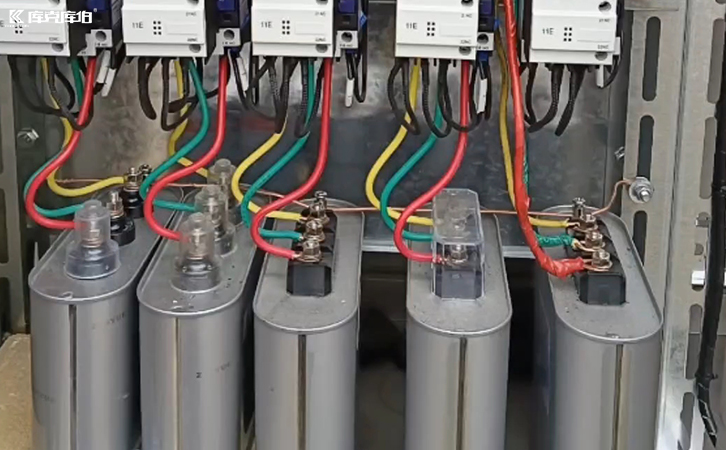

无功补偿器

在系统中配置投切设备的具体参数，包括电容器组的容量、电抗器的电抗值，以及它们的投切顺序和时间延迟。同时，必须确保控制器具备过电压保护、过电流保护和短路保护等必要的安全保护功能，以保障设备和电网的运行安全。

在实际投入系统运行前，需进行严格测试以验证控制器设置是否正确。系统运行后，可通过控制器的用户界面查看实时数据、历史记录和报警日志，持续监控补偿效果，并根据实际情况对设置进行必要的调整。

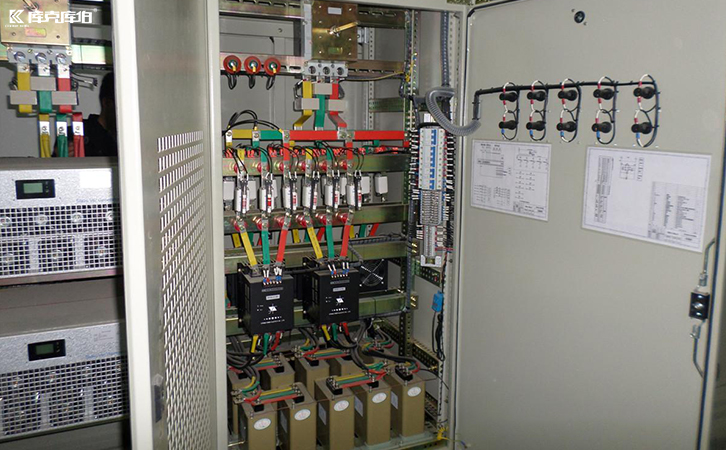

自动补偿器

通过科学的参数配置与合理的方案选型，无功补偿器在自动补偿模式下能够有效降低系统的无功功率损耗，提高电能利用效率，并在一定程度上减少对电力设备的负荷与损坏。
